Détails sur le produit:
|
Application: | Télécommunication, télécom, réseau | Type de fibre: | G652D, mode unitaire ou mode multi, 50/125,62.5/125, OM3 |
---|---|---|---|
Nombre de conducteurs: | 2,4,8,24,48 | Type: | Mode unitaire g652d, antenne extérieure de câble à fibres optiques, & unimodal ; À plusieurs mode |
Compte de fibre: | 2-24 noyau | Couleur: | Noir, bleu, gris, adapté aux besoins du client, vert |
Veste: | PE, MDPE, LSZH, PVC | NOM: | GYXTW 2 4 6 8 câble à fibres optiques de fibre extérieure d'intérieur de 12 noyaux |
longueur: | 2km, ou longueur adaptée aux besoins du client | Matériel de veste: | PE, LSZH, TPU, LSZH OU PVC |
OEM: | Disponible | installation: | aérien autosuffisant, aérien, conduit |
structure: | Tube lâche, Unitube | Température de fonctionnement: | -40~75 |
Matériel de gaine: | LSZH, HDPE, PVC | Porteur central: | Fil d'acier |
Couleur de fibre: | Bleu, orange, Brown, Aqua, gris, adapté aux besoins du client |

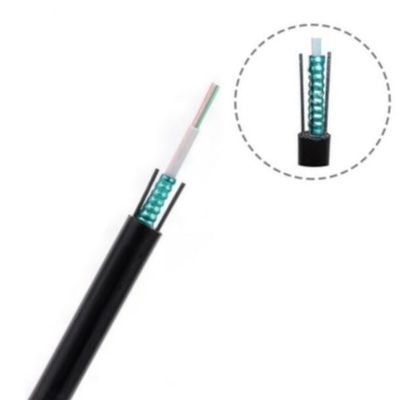

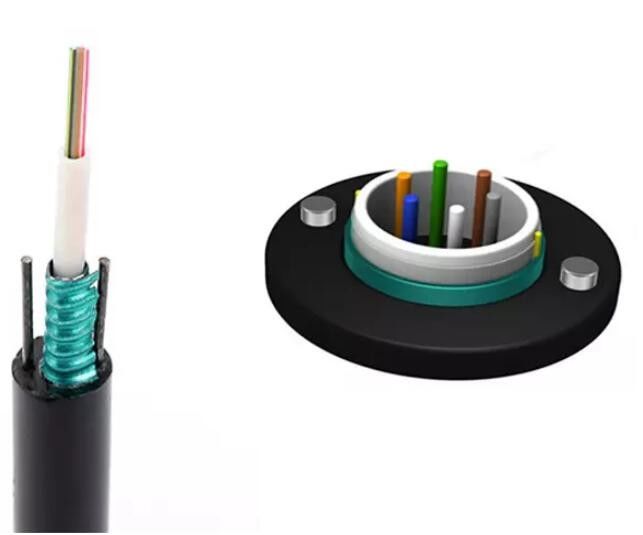

Description : Câble optique blindé de fibre de mode unitaire d'Uni-tube de GYXTW
Caractéristiques de câble optique blindé de fibre de mode unitaire d'Uni-tube de GYXTW
* bonne représentation mécanique et de la température
* tube lâche de haute résistance qui est hydrolyse résistante
* composé spécial de remplissage de tube assurer une protection critique de fibre
* écrasez la résistance et la flexibilité
* amélioration de PSP étanche à l'humidité
* deux fils d'acier parallèles assurent la résistance à la traction
* installation de faible diamètre, légère et amicale
* long délai de livraison
Non.
|
1
|
2
|
3
|
4
|
5
|
6
|
Couleur
|
Bleu
|
Orange
|
Vert
|
Brown
|
Gris
|
Blanc
|
Non.
|
7
|
8
|
9
|
10
|
11
|
12
|
Couleur
|
Rouge
|
Noir
|
Jaune
|
Pourpre
|
Rose
|
Aqua
|
Non.
|
13
|
14
|
15
|
16
|
17
|
18
|
Couleur
|
S100 bleu
|
S100 orange
|
S100 vert
|
Brown S100
|
Gris S100
|
S100 blanc
|
Non.
|
19
|
20
|
21
|
22
|
23
|
24
|
Couleur
|
S100 rouge
|
Nature S100
|
S100 jaune
|
S100 pourpre
|
S100 rose
|
Aqua S100
|
No. de câble
|
2~8
|
10~12
|
14~24
|
|
Modèle de fibre
|
G.652D
|
|||
Porteur central |
Matériel
|
Fil d'acier
|
||
Diamètre (±0.05) millimètre
|
0,8
|
0,8
|
0,8
|
|
Tube lâche |
Matériel
|
PBT
|
||
Diamètre (±0.06) millimètre
|
2,1
|
2,4
|
2,8
|
|
Épaisseur (±0.03) millimètre
|
0,32
|
0,35
|
0,4
|
|
NON de Max.Core/tube
|
8
|
12
|
24
|
|
L'eau bloquant la couche (matériel)
|
L'eau bloquant la bande
|
|||
Armoring |
Matériel
|
Bande en acier
|
||
Épaisseur (±0.03) millimètre
|
0,25
|
|||
Gaine externe |
Matériel
|
MDPE
|
||
Épaisseur (±0.2) millimètre
|
2
|
|||
Diamètre de câble (±0.2) millimètre
|
7,9
|
8,1
|
8,5
|
|
Poids de câble (±5) kg/km
|
60
|
63
|
68
|
|
Rayon de cintrage minimal |
Sans tension
|
10.0×Cable - φ
|
||
Sous la tension maximum
|
20.0×Cable - φ
|
|||
Température ambiante (℃)
|
Installation
|
-20~+60
|
||
Transport&Storage
|
-40~+70
|
|||
Opération
|
-40~+70
|
Représentation mécanique | |
Max Tension Performance | Le CEI 60794-1-2-E |
Max. Operation Tension | Le CEI 60794-1-2-E1 |
Essai d'écrasement | Le CEI 6079 – 1-2-E3 |
Essai au choc | Le CEI 60794-1-2-E4 |
Recourbement répété | Le CEI 60794-1-2-E6 |
Essai de torsion | Le CEI 60794-1-2-E7 |
Courbure de câble | LE CEI 60794-1-2-E11A |
Affaiblissement linéique | ITU-T G.652 |
Essai structurel | IEC-60793-1-20 |
Performance environnementale | |
Recyclage de la température | Le CEI 60794-1-2-F1 |
Pénétration de l'eau | LE CEI 60794-1-2-F5B |
Écoulement composé de classement | Le CEI 60794-1-E14 |
Inscription de câble de câble optique blindé de fibre de mode unitaire d'Uni-tube de GYXTW
(1) indication en mètres/pieds ;
(2) quantité et type de fibres ;
(3) type de câble ;
(4) nom d'usine ;
(5) date de la fabrication (année) ;
(6) d'autres conditions ;
Les marques seront permanentes et lisibles pour la durée de la vie de câble. La précision de l'indication de longueur sera meilleure que 1000m±2m.

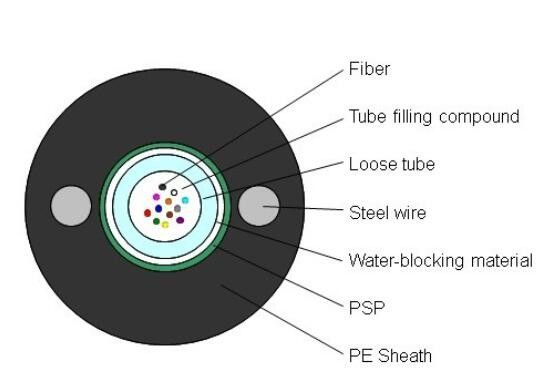

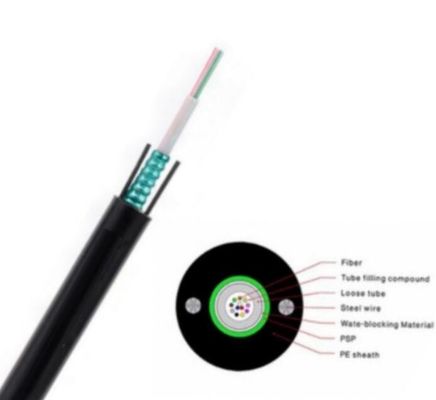

Dessins de câble optique blindé de fibre de mode unitaire d'Uni-tube de GYXTW

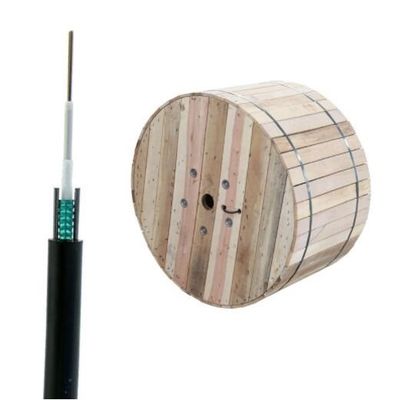

Paquet de câble optique blindé de fibre de mode unitaire d'Uni-tube de GYXTW
