Détails sur le produit:
|
Application: | Télécommunication, télécom, réseau | Type de fibre: | G652D, mode unitaire ou mode multi, 50/125,62.5/125, OM3 |
---|---|---|---|
Nombre de conducteurs: | 2,4,8,24,48 | Type: | Mode unitaire g652d, antenne extérieure de câble à fibres optiques, & unimodal ; À plusieurs mode |
Compte de fibre: | 2-24 noyau | Couleur: | Noir, bleu, gris, adapté aux besoins du client, vert |
Veste: | PE, MDPE, LSZH, PVC | Nom: | Mode unitaire submersible GYTA33 enterré direct 24 48 câble à fibres optiques de fibre de 72 noyaux |
Longueur: | 2km, ou longueur adaptée aux besoins du client | Matériel de veste: | PE, LSZH, TPU, LSZH OU PVC |
OEM: | Disponible | installation: | aérien autosuffisant, aérien, conduit |
Structure: | Tube lâche, Unitube | Température de fonctionnement: | -40~75 |
Matériel de gaine: | LSZH, HDPE, PVC | Porteur central: | Fil d'acier |
Couleur de fibre: | Bleu, orange, Brown, Aqua, gris, adapté aux besoins du client | ||
Surligner: | 24 câbles optiques submersibles de fibre du noyau GYTA33,Câble optique direct de fibre d'enterrement de 72 noyaux,Câble optique direct de fibre de l'enterrement GYTA33 |

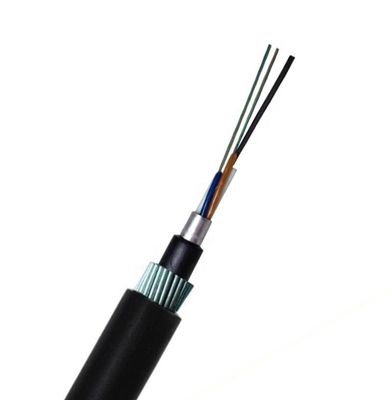

Description du mode unitaire submersible GYTA33 enterré direct 24 48 câble à fibres optiques de fibre de 72 noyaux
Compte de fibre | 2~30 | 32~36 | 38~60 | 62~72 | 2~36 | 38~72 | |
Fil de CSM/Steel (millimètre) | --/1,5 | --/2,0 | --/1,8 | 2.4/1.8 | --/2,0 | 2.4/1.8 | |
Mumber d'élément | 5 | 6 | 5 | 6 | 6 | 6 | |
Noyaux maximaux dans le tube | 6 | 6 | 12 | 12 | 6 | 12 | |
Diamètre d'enveloppe intérieure | 8,3 | 8,8 | 9,1 | 9,7 | 10,5 | 10,5 | |
Diamètre de fil d'acier et non. | Φ1.0/28 | Φ1.0/29 | Φ1.0/30 | Φ1.0/32 | Φ1.5/24 | Φ1.5/24 | |
Diamètre de câble approximativement (millimètres) | 14,3 | 14,8 | 15,1 | 15,7 | 17,5 | 17,5 | |
Poids approximativement (kg/km) | 315 | 328 | .340 | 360 | 520 | 520 | |
Résistance à la traction (n) | Long terme | 4000 | 10000 | ||||
À court terme | 10000 | 2000 | |||||
Résistance d'écrasement (N/100mm) | Long terme | 3000 | |||||
À court terme | 5000 | ||||||
Rayon de cintrage (millimètres) | Dynamique | ≥30 ×Dia. Du câble | |||||
Charge statique | ≥15×Dia. Du câble | ||||||
Température de fonctionnement (°C) | -40°C ~+ 70°C | ||||||
Application | Directement enterrement et sous l'eau |
Représentation mécanique | |
Max Tension Performance | Le CEI 60794-1-2-E |
Max. Operation Tension | Le CEI 60794-1-2-E1 |
Essai d'écrasement | Le CEI 6079 – 1-2-E3 |
Essai au choc | Le CEI 60794-1-2-E4 |
Recourbement répété | Le CEI 60794-1-2-E6 |
Essai de torsion | Le CEI 60794-1-2-E7 |
Courbure de câble | LE CEI 60794-1-2-E11A |
Affaiblissement linéique | ITU-T G.652 |
Essai structurel | IEC-60793-1-20 |
Performance environnementale | |
Recyclage de la température | Le CEI 60794-1-2-F1 |
Pénétration de l'eau | LE CEI 60794-1-2-F5B |
Écoulement composé de classement | Le CEI 60794-1-E14 |
Repérage de câble du mode unitaire submersible GYTA33 enterré direct 24 48 câble à fibres optiques de fibre de 72 noyaux
(1) indication en mètres/pieds ;
(2) quantité et type de fibres ;
(3) type de câble ;
(4) nom d'usine ;
(5) date de la fabrication (année) ;
(6) d'autres conditions ;
Les marques seront permanentes et lisibles pour la durée de la vie de câble. La précision de l'indication de longueur sera meilleure que 1000m±2m.

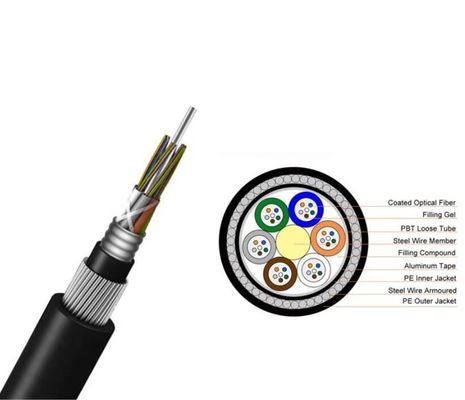

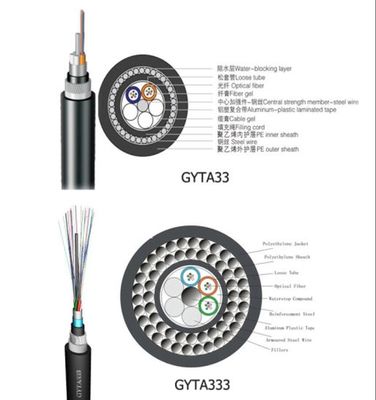

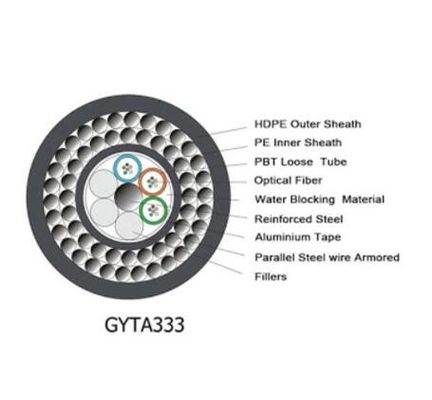

Dessins du mode unitaire submersible GYTA33 enterré direct 24 48 câble à fibres optiques de fibre de 72 noyaux
