Détails sur le produit:
|
Application: | Télécommunication, télécom, réseau | Type de fibre: | G652D, mode unitaire ou mode multi, 50/125,62.5/125, OM3 |
---|---|---|---|
Nombre de conducteurs: | 2,4,8,24,48 | Type: | Mode unitaire g652d, antenne extérieure de câble à fibres optiques, & unimodal ; À plusieurs mode |
Compte de fibre: | 2-24 noyau | Couleur: | Noir, bleu, gris, adapté aux besoins du client, vert |
Veste: | PE, MDPE, LSZH, PVC | NOM: | SM extérieur 2 4 6 8 12 16 24 câbles optiques blindés de fibre du noyau GYXTW |
longueur: | 2km, ou longueur adaptée aux besoins du client | Matériel de veste: | PE, LSZH, TPU, LSZH OU PVC |
OEM: | Disponible | installation: | aérien autosuffisant, aérien, conduit |
structure: | Tube lâche, Unitube | Température de fonctionnement: | -40~75 |
Matériel de gaine: | LSZH, HDPE, PVC | Porteur central: | Fil d'acier |
Couleur de fibre: | Bleu, orange, Brown, Aqua, gris, adapté aux besoins du client | ||
Surligner: | 24 câbles optiques extérieurs de fibre de SM de noyau,6 câble optique extérieur de fibre du noyau GYXTW,Câble blindé de noyau du SM 4 |

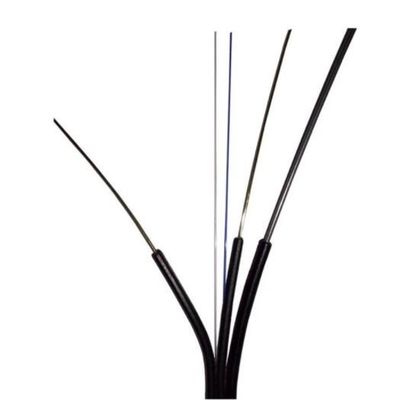

Description : SM extérieur 2 4 6 8 12 16 24 câbles optiques blindés de fibre du noyau GYXTW
Fibres multimode unimodales/de GYXTW sont placées dans le tube lâche, qui est fait de matières plastiques de haut module
et rempli de composé remplissant. PSP est longitudinalement appliqué autour du tube lâche, et d'eau-bloquer des matériaux
sont distribués dans des interstices entre eux pour garantir la compacité et l'eau-blockingperformance longitudinale.
Deux fils d'acier parallèles sont placés aux deux côtés du noyau de câble tandis que la gaine de PE est expulsée au-dessus de elle.
Caractéristiques du SM extérieur 2 4 6 8 12 16 24 câbles optiques blindés de fibre du noyau GYXTW
1. Bonne représentation mécanique et de la température
2. Tube lâche de haute résistance qui est hydrolyse résistante
3. composé remplissant de tube spécial assurer une protection critique de fibre
4. résistance et flexibilité d'écrasement
5. Les mesures suivantes sont prises d'assurer le câble étanche :
6. composé remplissant de tube lâche, remplissage de noyau de câble de 100%
7. amélioration de PSP/PAP étanche à l'humidité
le fil 8.Steel a employé en tant que porteur axial
No. de câble
|
2~8
|
10~12
|
14~24
|
|
Modèle de fibre
|
G.652D
|
|||
Porteur central |
Matériel
|
Fil d'acier
|
||
Diamètre (±0.05) millimètre
|
0,8
|
0,8
|
0,8
|
|
Tube lâche |
Matériel
|
PBT
|
||
Diamètre (±0.06) millimètre
|
2,1
|
2,4
|
2,8
|
|
Épaisseur (±0.03) millimètre
|
0,32
|
0,35
|
0,4
|
|
NON de Max.Core/tube
|
8
|
12
|
24
|
|
L'eau bloquant la couche (matériel)
|
L'eau bloquant la bande
|
|||
Armoring |
Matériel
|
Bande en acier
|
||
Épaisseur (±0.03) millimètre
|
0,25
|
|||
Gaine externe |
Matériel
|
MDPE
|
||
Épaisseur (±0.2) millimètre
|
2
|
|||
Diamètre de câble (±0.2) millimètre
|
7,9
|
8,1
|
8,5
|
|
Poids de câble (±5) kg/km
|
60
|
63
|
68
|
|
Rayon de cintrage de mn |
Sans tension
|
10.0×Cable - φ
|
||
Sous la tension maximum
|
20.0×Cable - φ
|
|||
Température ambiante (℃)
|
Installation
|
-20~+60
|
||
Transport&Storage
|
-40~+70
|
|||
Opération
|
-40~+70
|
Représentation mécanique | |
Max Tension Performance | Le CEI 60794-1-2-E |
Max. Operation Tension | Le CEI 60794-1-2-E1 |
Essai d'écrasement | Le CEI 6079 – 1-2-E3 |
Essai au choc | Le CEI 60794-1-2-E4 |
Recourbement répété | Le CEI 60794-1-2-E6 |
Essai de torsion | Le CEI 60794-1-2-E7 |
Courbure de câble | LE CEI 60794-1-2-E11A |
Affaiblissement linéique | ITU-T G.652 |
Essai structurel | IEC-60793-1-20 |
Performance environnementale | |
Recyclage de la température | Le CEI 60794-1-2-F1 |
Pénétration de l'eau | LE CEI 60794-1-2-F5B |
Écoulement composé de classement | Le CEI 60794-1-E14 |
Repérage de câble du SM extérieur 2 4 6 8 12 16 24 câbles optiques blindés de fibre du noyau GYXTW
(1) indication en mètres/pieds ;
(2) quantité et type de fibres ;
(3) type de câble ;
(4) nom d'usine ;
(5) date de la fabrication (année) ;
(6) d'autres conditions ;
Les marques seront permanentes et lisibles pour la durée de la vie de câble. La précision de l'indication de longueur sera meilleure que 1000m±2m.

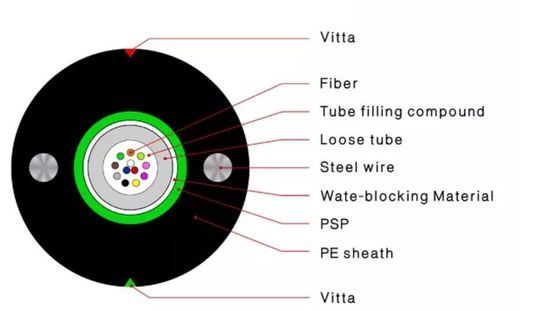

Dessins du SM extérieur 2 4 6 8 12 16 24 câbles optiques blindés de fibre du noyau GYXTW

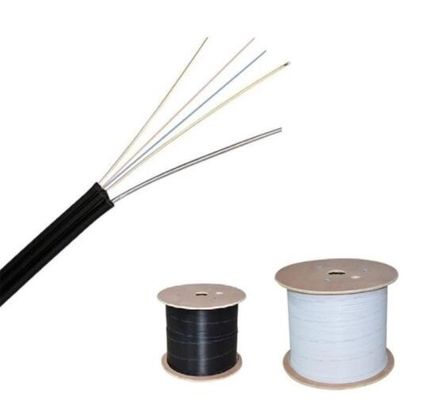

Paquet du SM extérieur 2 4 6 8 12 16 24 câbles optiques blindés de fibre du noyau GYXTW
Plus de produits ont adapté aux besoins du client
