Détails sur le produit:
|
Application: | Télécommunication, télécom, réseau | Type de fibre: | G652D, mode unitaire ou mode multi, 50/125,62.5/125, OM3 |
---|---|---|---|
Nombre de conducteurs: | 2,4,8,24,48 | Type: | Mode unitaire g652d, antenne extérieure de câble à fibres optiques, & unimodal ; À plusieurs mode |
Compte de fibre: | 2-24 noyau | Couleur: | Noir, bleu, gris, adapté aux besoins du client, vert |
Veste: | PE, MDPE, LSZH, PVC | NOM: | Fibre optique blindée extérieure à plusieurs modes de fonctionnement extérieure du câble à fibres op |
longueur: | 2km, ou longueur adaptée aux besoins du client | Matériel de veste: | PE, LSZH, TPU, LSZH OU PVC |
OEM: | Disponible | installation: | aérien autosuffisant, aérien, conduit |
structure: | Tube lâche, Unitube | Température de fonctionnement: | -40~75 |
Matériel de gaine: | LSZH, HDPE, PVC | Porteur central: | Fil d'acier |
Couleur de fibre: | Bleu, orange, Brown, Aqua, gris, adapté aux besoins du client | ||
Surligner: | Câble optique de fibre multimode du noyau 4A1B 4,Câble à fibres optiques à plusieurs modes de fonctionnement de GYXTW,Câble à fibres optiques à plusieurs modes de fonctionnement de 4 noyaux |
Description : Fibre optique blindée extérieure à plusieurs modes de fonctionnement extérieure du câble à fibres optiques 4A1b de noyau de GYXTW 4A1B 4
« La fibre optique blindée extérieure à plusieurs modes de fonctionnement extérieure du câble à fibres optiques 4A1b de noyau de GYXTW 4A1B 4 " est construite en insérant une fibre de 250 μm dans un tube lâche fait d'un matériel élevé de module rempli de composé hydrofuge. Le tube lâche est enduit d'une bande en acier enduite en plastique double face (PSP) longitudinalement, et un matériel de eau-blocage est ajouté entre la bande en acier et le tube lâche pour assurer la compacité et la résistance à l'eau longitudinale du câble. Deux fils d'acier parallèles sont placés des deux côtés à expulser. La gaine de vinyle est câblée.
Caractéristiques de la fibre optique blindée extérieure à plusieurs modes de fonctionnement extérieure du câble à fibres optiques 4A1b de noyau de GYXTW 4A1B 4
1. bonne représentation mécanique et de la température
composé de remplissage du tube 2.Special assurer une protection critique de fibre
3. tube lâche de haute résistance qui est hydrolyse résistante
4. Les mesures suivantes sont prises d'assurer le câble étanche :
5. composé remplissant de tube lâche, remplissage de noyau de câble de 100%
6. amélioration de PSP/PAP étanche à l'humidité
7. Écrasez la résistance et la flexibilité
Modèle de câble
|
Nombre
des fibres
|
Câble
diamètre millimètre
|
Poids
kg/km
|
Force s'étendante permise longtemps
N à court terme
|
Force concasseuse longtemps/à court terme permis
N/100mm
|
Rayon de cintrage
Statique/dynamique
millimètre
|
GYXTW-2~12
|
2~12
|
10,6
|
124
|
1000/3000
|
1000/3000
|
10D/20D
|
GYXTW-14~24
|
14~24
|
12,5
|
149
|
1000/3000
|
1000/3000
|
10D/20D
|
GYXTW-26~36
|
26~36
|
14,0
|
190
|
1000/3000
|
1000/3000
|
10D/20D
|
GYXTW-38~48
|
38~48
|
15,0
|
216
|
1000/3000
|
1000/3000
|
10D/20D
|
Représentation mécanique | |
Max Tension Performance | Le CEI 60794-1-2-E |
Max. Operation Tension | Le CEI 60794-1-2-E1 |
Essai d'écrasement | Le CEI 6079 – 1-2-E3 |
Essai au choc | Le CEI 60794-1-2-E4 |
Recourbement répété | Le CEI 60794-1-2-E6 |
Essai de torsion | Le CEI 60794-1-2-E7 |
Courbure de câble | LE CEI 60794-1-2-E11A |
Affaiblissement linéique | ITU-T G.652 |
Essai structurel | IEC-60793-1-20 |
Performance environnementale | |
Recyclage de la température | Le CEI 60794-1-2-F1 |
Pénétration de l'eau | LE CEI 60794-1-2-F5B |
Écoulement composé de classement | Le CEI 60794-1-E14 |
Type de câble | Longueur de tambour (kilomètres) | Taille de tambour/carton (cm) | Weight/CTN brut (kilogrammes) | KMs/20ft |
GYXTW 2~12F | 2 | 70*70*60 | 160 | 144 |

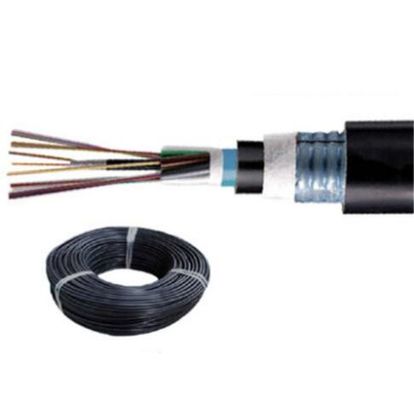

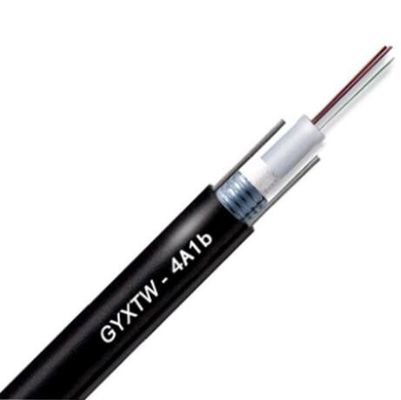

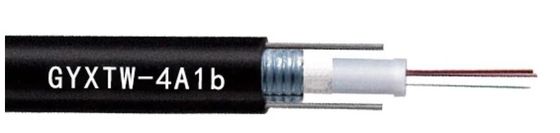

Dessins de la fibre optique blindée extérieure à plusieurs modes de fonctionnement extérieure du câble à fibres optiques 4A1b de noyau de GYXTW 4A1B 4

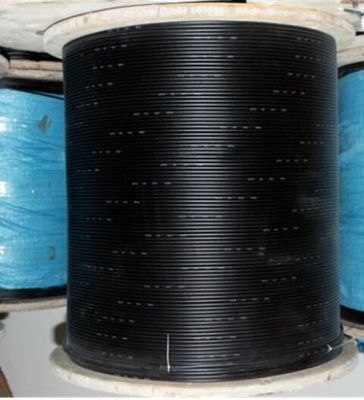

Paquet de la fibre optique blindée extérieure à plusieurs modes de fonctionnement extérieure du câble à fibres optiques 4A1b de noyau de GYXTW 4A1B 4
