Détails sur le produit:
|
Application: | Télécommunication, télécom, réseau, Internet, LAN | Type de fibre: | G652D, mode unitaire ou mode multi, 50/125,62.5/125, OM3 |
---|---|---|---|
Nombre de conducteurs: | 2,4,8,12,24,48,96,128 | Type: | Mode unitaire g652d, antenne extérieure de câble à fibres optiques, & unimodal ; À plusieurs mode |
Compte de fibre: | 2-288 noyau | Couleur: | Noir, bleu, gris, adapté aux besoins du client, vert |
Veste: | PE, MDPE, LSZH, PVC | NOM: | Câble à fibres optiques extérieur du l'Uni-tube de fibre optique blindé GYXTW de câble de mode unita |
longueur: | 2km, 5Km, ou adapté aux besoins du client | Matériel de veste: | PE, LSZH, TPU, LSZH OU PVC |
OEM: | Disponible | installation: | aérien autosuffisant, aérien, conduit, aérien/tube/conduit |
structure: | Tube lâche, Unitube | Température de fonctionnement: | -40~75 |
Matériel de gaine: | LSZH, HDPE, PVC | Porteur central: | fil d'acier, aluminium |
Couleur de fibre: | Bleu, orange, Brown, Aqua, gris, adapté aux besoins du client | ||
Surligner: | Câble de fibre optique blindé de noyau de GYXTW 24,Uni câble optique blindé de fibre de noyau du tube 24,Mode unitaire de noyau du câble optique 12 de fibre |
Description : GYXTW 6/12/24 creuse le câble à fibres optiques extérieur du l'Uni-tube de fibre optique blindé GYXTW de câble de mode unitaire
« GYXTW 6/12/24 creuse l'Uni-tube de fibre optique blindé GYXTW extérieur de câble de mode unitaire le câble à fibres optiques que " est construit en insérant une fibre de 250 μm dans un tube lâche fait d'un matériel élevé de module rempli de composé hydrofuge.
La gaine de vinyle est câblée. Le tube lâche est enduit d'une bande en acier enduite en plastique double face (PSP) longitudinalement, et un matériel de eau-blocage est ajouté entre la bande en acier et le tube lâche pour assurer la compacité et la résistance à l'eau longitudinale du câble.
Caractéristiques de câble à fibres optiques extérieur du l'Uni-tube de fibre optique blindé GYXTW de câble de mode unitaire de noyaux de GYXTW 6/12/24
. Bonne représentation mécanique et de la température
. Tube lâche de haute résistance qui est hydrolyse résistante
. Les mesures suivantes sont prises d'assurer le câble étanche :
Structure et spécifications techniques de câble à fibres optiques extérieur du l'Uni-tube de fibre optique blindé GYXTW de câble de mode unitaire de noyaux de GYXTW 6/12/24
Fibre optique de mode unitaire de G.652D (B1.3)
|
|||
Article
|
Norme
|
Unité
|
|
Atténuation
|
1310nm
|
≤0.35
|
dB/km
|
1383nm
|
≤0.33
|
dB/km
|
|
1550nm
|
≤0.21
|
dB/km
|
|
1625nm
|
≤0.24
|
dB/km
|
|
Dispersion
|
1288nm~1339nm
|
|D|≤3.4
|
picoseconde (nanomètre·kilomètre)
|
1271nm~1360nm
|
|D|≤5.3
|
picoseconde (nanomètre·kilomètre)
|
|
1550nm
|
≤17.8
|
picoseconde (nanomètre·kilomètre)
|
|
longueur d'onde de Zéro-dispersion
|
1300~1322
|
(nanomètre)
|
|
pente de Zéro-dispersion
|
≤0.091
|
picoseconde (nm2•kilomètre)
|
|
PMD
|
Fibre simple de PMD
|
≤0.15
|
ps/√km
|
Liens de PMD Q
|
≤0.08
|
ps/√km
|
|
Forces de défense principale
|
1310nm
|
9.2±0.4
|
um
|
Diamètre de revêtement
|
125±1.0
|
μm
|
|
Non-circularité de revêtement
|
≤0.8
|
%
|
|
erreur de concentricité de Noyau-revêtement
|
≤0.6
|
μm
|
|
Diamètre de revêtement
|
245±10
|
μm
|
|
Revêtement/erreur de revêtement de concentricité
|
≤10.0
|
μm
|
|
Longueur d'onde de coupure
|
1.18~1.33
|
μm
|
|
Atténuation de Macrobend
(ф 50mm, 100 cycles)
|
1550nm
|
≤0.05
|
DB
|
1625nm
|
≤0.05
|
DB
|
|
Rayon de cintrage
|
≥5
|
m
|
|
Paramètres dynamiques de fatigue
|
≥20
|
ND
|
|
Atténuation supplémentaire
at1310nm et
à 1550nm
|
Test cyclique de la température :
(- 60℃~85℃, 3 cycles) |
≤0.03
|
dB/km
|
L'eau imbibent l'essai :
(23℃ pendant 30 jours) |
≤0.03
|
dB/km
|
|
Essai de chaleur humide :
(85℃, 85%RH pendant 30 jours) |
≤0.03
|
dB/km
|
|
Essai vieillissant thermique (85℃ pendant 30 jours)
|
≤0.03
|
dB/km
|
|
L'eau chaude imbibent l'essai : (60℃ pendant 15 jours)
|
≤0.03
|
dB/km
|

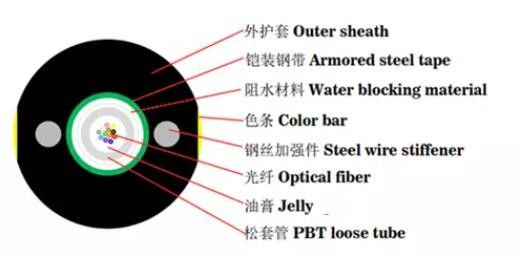

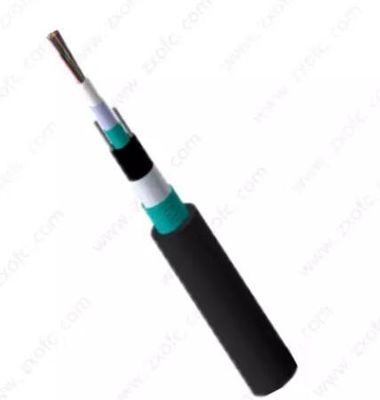

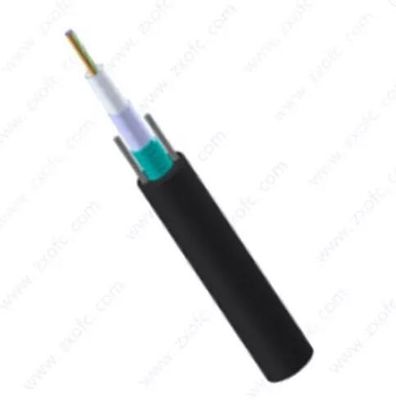

Dessins de câble à fibres optiques extérieur du l'Uni-tube de fibre optique blindé GYXTW de câble de mode unitaire de noyaux de GYXTW 6/12/24
Paquet de câble à fibres optiques extérieur du l'Uni-tube de fibre optique blindé GYXTW de câble de mode unitaire de noyaux de GYXTW 6/12/24
