Détails sur le produit:
|
Application: | Télécommunication, télécom, réseau, Internet, LAN | Type de fibre: | G652D, mode unitaire ou mode multi, 50/125,62.5/125, OM3 |
---|---|---|---|
Nombre de conducteurs: | 2,4,8,12,24,48,96 | Type: | Mode unitaire g652d, antenne extérieure de câble à fibres optiques, & unimodal ; À plusieurs mode |
Compte de fibre: | 2-288 noyau | Couleur: | Noir, bleu, gris, adapté aux besoins du client, vert |
Veste: | PE, MDPE, LSZH, PVC | NOM: | Câble optique blindé de fibre de noyaux Mond 0.6CM de diamètre extérieur simple de GYXTW 4/6/8/12/ |
longueur: | 2km, ou longueur adaptée aux besoins du client | Matériel de veste: | PE, LSZH, TPU, LSZH OU PVC |
OEM: | Disponible | installation: | aérien autosuffisant, aérien, conduit |
structure: | Tube lâche, Unitube | Température de fonctionnement: | -40~75 |
Matériel de gaine: | LSZH, HDPE, PVC | Porteur central: | fil d'acier, aluminium, ou selon la condition |
Couleur de fibre: | Bleu, orange, Brown, Aqua, gris, adapté aux besoins du client | ||
Surligner: | 0.6CM câble optique extérieur de fibre de 6 noyaux,Câble optique extérieur de fibre de GYXTW 0.6CM,Câble optique blindé de fibre de 4 noyaux |

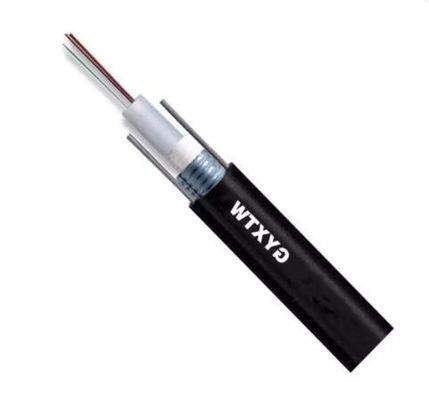

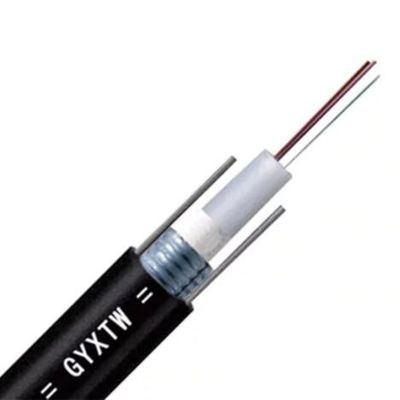

Description : Câble optique blindé de fibre de noyaux Mond 0.6CM de diamètre extérieur simple de GYXTW 4/6/8/12/
« Câble optique blindé de fibre de noyaux Mond 0.6CM de diamètre extérieur simple de GYXTW le 4/6/8/12/" est construit en insérant une fibre de 250 μm dans un tube lâche fait d'un matériel élevé de module rempli de composé hydrofuge. Deux fils d'acier parallèles sont placés des deux côtés à expulser. La gaine de vinyle est câblée.
Le tube lâche est enduit d'une bande en acier enduite en plastique double face (PSP) longitudinalement, et un matériel de eau-blocage est ajouté entre la bande en acier et le tube lâche pour assurer la compacité et la résistance à l'eau longitudinale du câble.
Caractéristiques :
· A de bonnes propriétés mécaniques et de la température.
· Le matériel lâche de tube lui-même a la bonne résistance d'hydrolyse et de haute résistance.
· Le tube est rempli de graisse spéciale pour assurer la protection critique à la fibre, à la bonne résistance à la pression et à la douceur.
· La bande en acier à couche double (PSP) améliore la résistance d'humidité du câble.
· Deux fils parallèles assurer la résistance à la traction du câble.
· De faible diamètre, léger et facile à s'étendre.
· Long délai de livraison
Modèle de câble | Nombre de fibres |
Diamètre de câble millimètre |
Poids de câble kg/km |
Force s'étendante permise Long/à court terme N |
Force concasseuse permise Long/à court terme N/100mm |
Rayon de cintrage Statique/dynamique millimètre |
GYXTW-2~12 | 2~12 | 10,6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
GYXTW-14~24 | 14~24 | 12,5 | 149 | 1000/3000 | 1000/3000 | 10D/20D |
GYXTW-26~36 | 26~36 | 14,0 | 190 | 1000/3000 | 1000/3000 | 10D/20D |
GYXTW-38~48 | 38~48 | 15,0 | 216 | 1000/3000 | 1000/3000 | 10D/20D |
Structure et spécifications techniques câble optique blindé de fibre de noyaux Mond 0.6CM de diamètre extérieur simple de GYXTW de 4/6/8/12/
Fibre optique de mode unitaire de G.652D (B1.3)
|
|||
Article
|
Norme
|
Unité
|
|
Atténuation
|
1310nm
|
≤0.35
|
dB/km
|
1383nm
|
≤0.33
|
dB/km
|
|
1550nm
|
≤0.21
|
dB/km
|
|
1625nm
|
≤0.24
|
dB/km
|
|
Dispersion
|
1288nm~1339nm
|
|D|≤3.4
|
picoseconde (nanomètre·kilomètre)
|
1271nm~1360nm
|
|D|≤5.3
|
picoseconde (nanomètre·kilomètre)
|
|
1550nm
|
≤17.8
|
picoseconde (nanomètre·kilomètre)
|
|
longueur d'onde de Zéro-dispersion
|
1300~1322
|
(nanomètre)
|
|
pente de Zéro-dispersion
|
≤0.091
|
picoseconde (nm2•kilomètre)
|
|
PMD
|
Fibre simple de PMD
|
≤0.15
|
ps/√km
|
Liens de PMD Q
|
≤0.08
|
ps/√km
|
|
Forces de défense principale
|
1310nm
|
9.2±0.4
|
um
|
Diamètre de revêtement
|
125±1.0
|
μm
|
|
Non-circularité de revêtement
|
≤0.8
|
%
|
|
erreur de concentricité de Noyau-revêtement
|
≤0.6
|
μm
|
|
Diamètre de revêtement
|
245±10
|
μm
|
|
Revêtement/erreur de revêtement de concentricité
|
≤10.0
|
μm
|
|
Longueur d'onde de coupure
|
1.18~1.33
|
μm
|
|
Atténuation de Macrobend
(ф 50mm, 100 cycles)
|
1550nm
|
≤0.05
|
DB
|
1625nm
|
≤0.05
|
DB
|
|
Rayon de cintrage
|
≥5
|
m
|
|
Paramètres dynamiques de fatigue
|
≥20
|
ND
|
|
Atténuation supplémentaire
@1310nm et
@1550nm
|
Test cyclique de la température :
(- 60℃~85℃, 3 cycles) |
≤0.03
|
dB/km
|
L'eau imbibent l'essai :
(23℃ pendant 30 jours) |
≤0.03
|
dB/km
|
|
Essai de chaleur humide :
(85℃, 85%RH pendant 30 jours) |
≤0.03
|
dB/km
|
|
Essai vieillissant thermique (85℃ pendant 30 jours)
|
≤0.03
|
dB/km
|
|
L'eau chaude imbibent l'essai : (60℃ pendant 15 jours)
|
≤0.03
|
dB/km
|
Représentation mécanique | |
Max Tension Performance | Le CEI 60794-1-2-E |
Max. Operation Tension | Le CEI 60794-1-2-E1 |
Essai d'écrasement | Le CEI 6079 – 1-2-E3 |
Essai au choc | Le CEI 60794-1-2-E4 |
Recourbement répété | Le CEI 60794-1-2-E6 |
Essai de torsion | Le CEI 60794-1-2-E7 |
Courbure de câble | LE CEI 60794-1-2-E11A |
Affaiblissement linéique | ITU-T G.652 |
Essai structurel | IEC-60793-1-20 |
Performance environnementale | |
Recyclage de la température | Le CEI 60794-1-2-F1 |
Pénétration de l'eau | LE CEI 60794-1-2-F5B |
Écoulement composé de classement | Le CEI 60794-1-E14 |

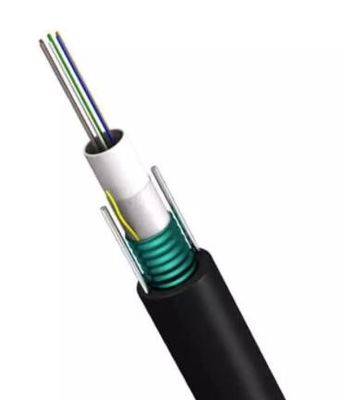

Dessins câble optique blindé de fibre de noyaux Mond 0.6CM de diamètre extérieur simple de GYXTW de 4/6/8/12/
Paquet câble optique blindé de fibre de noyaux Mond 0.6CM de diamètre extérieur simple de GYXTW de 4/6/8/12/

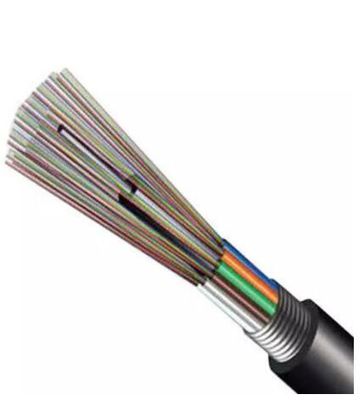

Plus de produits ont adapté aux besoins du client
