GJYXCH 1 2 4 fil d'acier du noyau G657A1 ou câble d'interface optique de fibre de noir de FRP

GJYXCH 1 2 4 fil d'acier du noyau G657A1 ou câble d'interface optique de fibre de noir de FRP
GJYXCH 1 2 4 fil d'acier du noyau G657A1 ou câble d'interface optique de fibre de noir de FRP GJYXCH 1 2 4 fil d'acier du noyau G657A1 ou câble d'interface optique de fibre de noir de FRP GJYXCH 1 2 4 fil d'acier du noyau G657A1 ou câble d'interface optique de fibre de noir de FRP

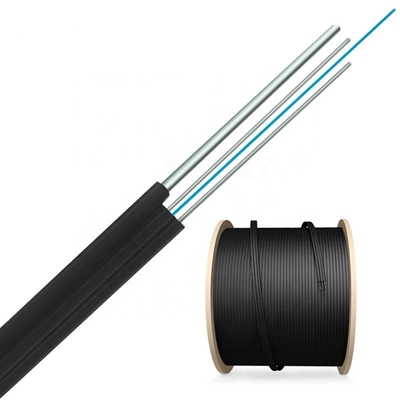

Image Grand :  GJYXCH 1 2 4 fil d'acier du noyau G657A1 ou câble d'interface optique de fibre de noir de FRP

Détails sur le produit:
Lieu d'origine: LA CHINE
Nom de marque: WRC
Certification: ISO9001
Numéro de modèle: GJYXCH
Conditions de paiement et expédition:
Quantité de commande min: 100
Prix: USD100-USD1030/Km
Détails d'emballage: Emballage de carton d'exportation
Délai de livraison: 5-20 jours
Conditions de paiement: Western Union, MoneyGram, T/T, L/C
Capacité d'approvisionnement: 1000 kilomètres par jour
Contact

GJYXCH 1 2 4 fil d'acier du noyau G657A1 ou câble d'interface optique de fibre de noir de FRP

description de
Nom: GJYXCH-1B6 G657A2 1 creusent le câble d'interface de fibre optique extérieur de FTTH avec le message Longueur d'onde: 1260 à 1650nm
Type: diviseur optique de PLC de fibre, 1x2 1x4 1x8 1x16 2x8 2x16 Connecteur: SC LC
Type de câble :: G657A1 ou comme ordre des clients Temperation fonctionnant: -40℃ à 85℃
No. de fibre: 2 4 8 16 Utilisation: FTTH
Lieu d'origine: Hubei, Chine gaine externe: PVC/LSZH
Surligner:

Fil d'acier G657A1

,

Câble d'interface optique de fibre de noir de FRP

,

Câble d'interface optique de fibre de GJYXCH

GJYXCH 1 2 4 fil d'acier du noyau G657A1 ou câble d'interface optique de fibre de noir de FRP



Description :

Le câble optique de fibre de GJYXCH est une fibre à autoguider, qui a employé pour lier l'équipement et les composants dans le réseau optique de fibre. Les fibres est entre deux FRP parallèles/fil d'acier. Alors il est autoporté par le fil d'acier du diamètre 1.0mm. Enfin ce câble est accompli la gaine noire ou blanche de LSZH.



Caractéristiques :

1, à haute résistance du fil d'acier de diameter1.0mm répondent à l'exigence d'autosuffisant et de réduire le coût d'installation.
2, deux porteurs centraux parallèles de fil d'acier de FRP/assurent la bonne représentation de la résistance d'écrasement pour protéger la fibre
3, conception nouvelle de cannelure, facilement bande et épissure, simplifient l'installation et l'entretien
4, halogène nul de basse fumée et gaine ignifuge
5, mode unitaire
6, (2.0±0.2) x (5.0±0.2) millimètre
7, conforme avec des spécifications de Telcordia GR-326-CORE



Caractéristique :
1. Bas-courbure spéciale - la fibre de sensibilité fournit la largeur de bande élevée et l'excellente propriété de transmission de communication
2. Deux porteurs centraux parallèles de FRP assurent la bonne représentation de la résistance d'écrasement pour protéger la fibre
3. Fil d'acier ou massagers simples comme le porteur central supplémentaire assure la bonne représentation de la résistance à la traction.
4. Praticabilité de structure, légère et élevée simple
5. le desigh spécial de cannelure, facilement bande et épissure, simplifient l'installation et l'entretien
6. Basse fumée, halogène nul et gaine ignifuge



Données techniques :

Article
Paramètre de technologie
Type de câble
GJYXCH-1B6
GJYXCH-2B6
GJYXCH-4B6
Spécifications de câble
5.2×2.0
Type de fibre
9/125 (G.657A2)
Comptes de fibre
1
2
4
Couleur de fibre
Rouge
Bleu, orange
Bleu, orange, vert, brune
Couleur de gaine
Noir
Matériel de gaine
LSZH
Dimension millimètre de câble
5,2 (±0.2) *2.0 (±0.2)
Poids Kg/km de câble
Approximativement 19,5
Rayon de cintrage minimal millimètre
120
Rayon de cintrage de mn millimètre
(À l'exclusion du fil de messager)
10 (charge statique)
25 (dynamique)
Atténuation dB/km
≦ 0,4 à 1310nm, ≦ 0,3 à 1550nm
N de tension à court terme
600
N de tension à long terme
300
Écrasement à court terme N/100mm
2200
Écrasement à long terme N/100mm
1100
℃ de la température d'opération
-20~+60
Article
Paramètre de technologie
Type de câble
GJYXFCH-1B6
GJYXFCH-2B6
GJYXFCH-4B6
Spécifications de câble
5.2×2.0
Type de fibre
9/125 (G.657A2)
Comptes de fibre
1
2
4
Couleur de fibre
Rouge
Bleu, orange
Bleu, orange, vert, brune
Couleur de gaine
Noir
Matériel de gaine
LSZH
Dimension millimètre de câble
5,2 (±0.2) *2.0 (±0.2)
Poids Kg/km de câble
Approximativement 13,5
Rayon de cintrage de mn millimètre
120
Rayon de cintrage de mn millimètre
(À l'exclusion du fil de messager)
10 (charge statique)
25 (dynamique)
Atténuation dB/km
≦ 0,4 à 1310nm, ≦ 0,3 à 1550nm
N de tension à court terme
230
N de tension à long terme
110
Écrasement à court terme N/100mm
1000
Écrasement à long terme N/100mm
500
℃ de la température d'opération
-20~+60



Technique Paramètre :



Type de câble Câble Diamter (millimètres) Poids (kg/km) Résistance à la traction (N) Résistance d'écrasement (N/100mm) Rayon de cintrage minimum (millimètres)
      À court terme Long terme À court terme Long terme Charge statique Dynamique
GJXFH-1 2.0*5.0 21 60 30 1000 300 15 30
GJXFH-2 2.0*5.0 21 60 30 1000 300 15 30
GJXFH-4 2.0*5.6 21,5 60 30 1000 300 15 30
GJXH-1 2.0*5.0 21 60 30 1000 300 15 30
GJXH-2 2.0*5.0 21 60 30 1000 300 15 30

Fibre optique de mode unitaire de G.652D (B1.3)
Article
Norme
Unité


Atténuation
1310nm
≤0.35
dB/km
1383nm
≤0.33
dB/km
1550nm
≤0.21
dB/km
1625nm
≤0.24
dB/km

Dispersion
1288nm~1339nm
|D|≤3.4
picoseconde (nanomètre·kilomètre)
1271nm~1360nm
|D|≤5.3
picoseconde (nanomètre·kilomètre)
1550nm
≤17.8
picoseconde (nanomètre·kilomètre)
longueur d'onde de Zéro-dispersion
1300~1322
(nanomètre)
pente de Zéro-dispersion
≤0.091
picoseconde (nm2•kilomètre)

PMD
Fibre simple de PMD
≤0.15
ps/√km
Liens de PMD Q
≤0.08
ps/√km
Forces de défense principale
1310nm
9.2±0.4
um
Diamètre de revêtement
125±1.0
μm
Non-circularité de revêtement
≤0.8
%
erreur de concentricité de Noyau-revêtement
≤0.6
μm
Diamètre de revêtement
245±10
μm
Revêtement/erreur de revêtement de concentricité
≤10.0
μm
Longueur d'onde de coupure
1.18~1.33
μm

Atténuation de Macrobend
(ф 50mm, 100 cycles)
1550nm
≤0.05
DB
1625nm
≤0.05
DB
Rayon de cintrage
≥5
m
Paramètres dynamiques de fatigue
≥20
ND



Atténuation supplémentaire
@1310nm et
@1550nm
Test cyclique de la température :
(- 60℃~85℃, 3 cycles)
≤0.03
dB/km
L'eau imbibent l'essai :
(23℃ pendant 30 jours)
≤0.03
dB/km
Essai de chaleur humide :
(85℃, 85%RH pendant 30 jours)
≤0.03
dB/km

Essai vieillissant thermique

(85℃ pendant 30 jours)
≤0.03
dB/km
L'eau chaude imbibent l'essai : (60℃ pendant 15 jours)
≤0.03
dB/km

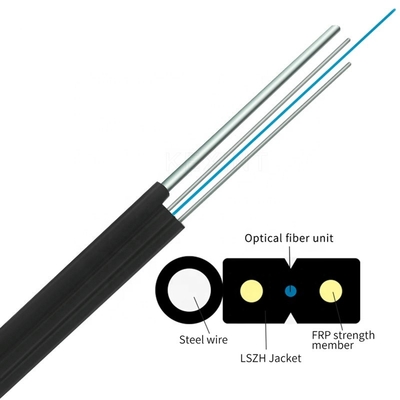

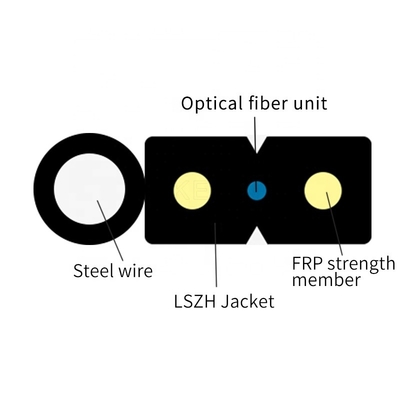

Dessins de GJYXCH :

GJYXCH 1 2 4 fil d'acier du noyau G657A1 ou câble d'interface optique de fibre de noir de FRP 0

GJYXCH 1 2 4 fil d'acier du noyau G657A1 ou câble d'interface optique de fibre de noir de FRP 1

GJYXCH 1 2 4 fil d'acier du noyau G657A1 ou câble d'interface optique de fibre de noir de FRP 2
