Détails sur le produit:
|
| Application: | Télécommunication, conduit, télécom, réseau | Type de fibre: | G652D, mode unitaire ou mode multi, 50/125,62.5/125, OM3 |
|---|---|---|---|
| Nombre de conducteurs: | ≥ 10,2,4 | Type: | Mode unitaire g652d, PC/UPC/APC, antenne extérieure de câble à fibres optiques, & unimodal ; À pl |
| Compte de fibre: | 2-288 noyau | Couleur: | Noir, bleu, gris, adapté aux besoins du client, vert |
| Veste: | PE, MDPE, LSZH, PVC, gaine externe de PVC | Nom de produit: | câble blindé échoué de tube lâche, câble optique extérieur de fibre |
| Longueur: | 2km ou longueur adaptée aux besoins du client | Matériel de veste: | PE, LSZH, TPU, LSZH OU PVC |
| Nom: | Câble optique extérieur de fibre d'armure | OEM: | Disponible |
| installation: | & aérien, aérien, aérien autosuffisant ; Canalisez, aérien/tube/conduit | Structure: | Tube lâche, Unitube |
| Température de fonctionnement: | -40~75 | Matériel de gaine: | LSZH, HDPE |
| Porteur central: | Fil d'acier | Couleur de fibre: | Bleu, orange, Brown, Aqua, gris |
| Mettre en évidence: | Câble optique enterré direct de la fibre GYTA53,Câbles de fibre optique de GYTA53 OFC,Câble de fibre optique de GYTA53 OFC |
||

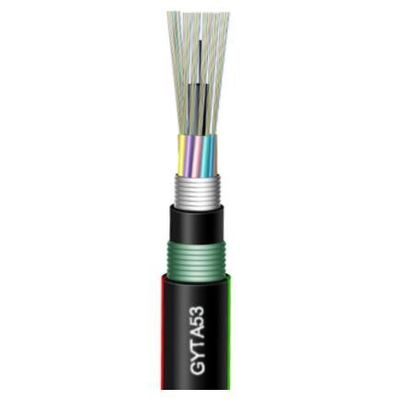

Description : Câble optique enterré direct de fibre du tube GYTA53
Caractéristiques de câble optique de la fibre GYTA53
Peut être installé sans couper la puissance
Excellent à la représentation, le maximum inductif au point de fonctionnement de à la gaine peut atteindre 25kV
Poids léger et petit diamètre réduisant la charge provoquée par la glace et le vent et la charge sur des tours et des backprops
Les longueurs de grande envergure et la plus grande envergure est plus de 1000m
Bonne représentation de résistance et de température à la traction
La durée de conception est de 30 ans
Application de câble optique de la fibre GYTA53
Le statut réel de lignes électriques aériennes est pris en compte plein quand le câble d'ADSS est conçu. Pour les lignes électriques aériennes sous 110kV, la gaine externe de PE est appliquée. POUR des lignes électriques égales ou au-dessus derrière 110kV, à la gaine externe est appliqué. Consacrez la conception de la quantité d'aramid et le processus de toronnage peut satisfaire la demande sur de diverses envergures
|
Diamètre de Ref.outer millimètre |
Ref.weight kg/km |
Ref.daily max.working kN de tension |
KN fonctionnant permis maximum de tension |
Force de coupure kN |
Porteur central CSA mm2 |
Module d'élasticité kN/m2 | Coefficient ×10-6 /k d'expansion de la chaleur | |
|
Gaine de PE |
À la gaine | |||||||
| 12,5 | 125 | 136 | 1,5 | 4 | 10 | 4,6 | 7,6 | 1,8 |
| 13,0 | 132 | 142 | 2,25 | 6 | 15 | 7,6 | 8,3 | 1,5 |
| 13,3 | 137 | 148 | 3,0 | 8 | 20 | 10,35 | 9,45 | 1,3 |
| 13,6 | 145 | 156 | 3,6 | 10 | 24 | 13,8 | 10,8 | 1,2 |
| 13,8 | 147 | 159 | 4,5 | 12 | 30 | 14,3 | 11,8 | 1,0 |
| 14,5 | 164 | 177 | 5,4 | 15 | 36 | 18,4 | 13,6 | 0,9 |
| 14,9 | 171 | 185 | 6,75 | 18 | 45 | 22,0 | 16,4 | 0,6 |
| 15,1 | 179 | 193 | 7,95 | 22 | 53 | 26,4 | 18,0 | 0,3 |
| 15,5 | 190 | 204 | 9,0 | 26 | 60 | 32,2 | 19,1 | 0,1 |
| 15,6 | 194 | 208 | 10,5 | 28 | 70 | 33,0 | 19,6 | 0,1 |
| 16,3 | 211 | 226 | 12,75 | 34 | 85 | 40,0 | 20,1 | 0,1 |
| 16,8 | 226 | 242 | 15,45 | 41 | 103 | 48,0 | 24,0 | -0,4 |
| 17,2 | 236 | 253 | 16,2 | 45 | 108 | 51,0 | 25,1 | -0,5 |
| 17,9 | 249 | 266 | 18,0 | 50 | 120 | 58,8 | 26,1 | -0,8 |

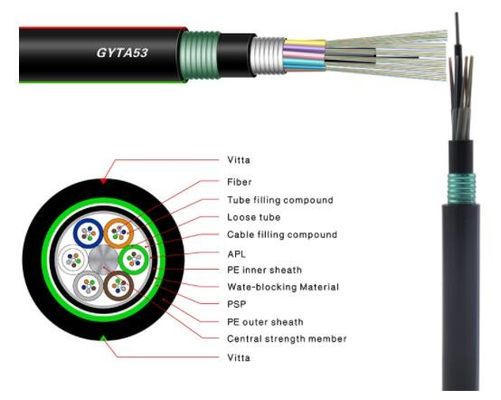

Câble à fibres optiques de fibre directe blindée des dessins GYTA53
