Détails sur le produit:
|
| NOM: | G652D 2-48 creuse en acier extérieur échoué schéma le câble optique d'antenne blindée de la fibre 8 | Type de fibre: | G652D |
|---|---|---|---|
| Compte de fibre: | 24F | Type: | câble optique de fibre |
| Diamètre de câble: | 9.8*18.5mm | Porteur central: | Fil d'acier |
| installation: | Autosuffisant/aérien | Application: | Installation aérienne |
| Membre de messager: | Fil d'acier | Certification: | ISO9001/CE |
| Options de fibre: | UIT G652D, G657A, OM1, OM2, OM3, OM4 | Couleur: | Adapté aux besoins du client |
| Mettre en évidence: | Câble optique aérien de fibre du schéma 8 de G652D,Câble optique aérien blindé de fibre du schéma 8,Câble optique aérien de fibre de G652D |
||

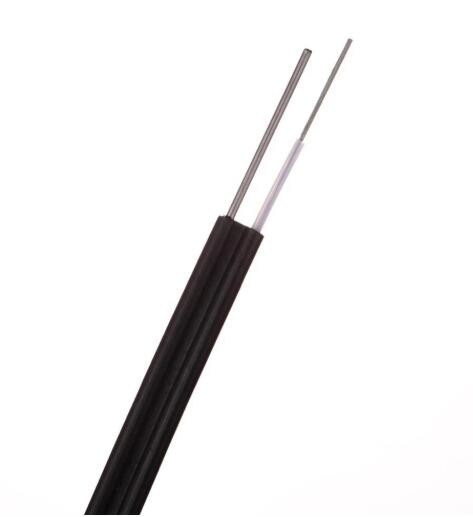

G652D 2-48 creuse en acier extérieur échoué schéma le câble optique d'antenne blindée de la fibre 8
La description d'en acier extérieur de noyaux de G652D 2-48 échoué schéma le câble optique d'antenne blindée de la fibre 8
Le câble aérien optique de fibre de GYFTC8Y est non câble autosuffisant de fil en acier de fil de l'armure 7x1.0mm. Le tube lâche sont faits de haut plastique de module (PBT), qui sont remplis de gel de résistant à l'eau. Lâchement le tube sont échoués autour du non métallique renforcent le membre (FRP). La gaine externe est faite de veste UV de PE de résistance. La charpente autoportante du schéma 8 fournissent la force à haute résistance et permettent les installations aériennes d'économie facile et. Le membre autosuffisant de fil en acier de fil donne résistant à haute résistance.
Les caractéristiques d'en acier extérieur de noyaux de G652D 2-48 échouées schéma le câble optique d'antenne blindée de la fibre 8
1. Bonne représentation mécanique et de la température
2. Tube lâche de haute résistance qui est hydrolyse résistante
3. Composé spécial de remplissage de tube assurer une protection critique de fibre
4. La structure compacte particulièrement conçue est bonne pour empêcher les tubes lâches de se rétrécir
5. La gaine de PE protège le câble contre le rayonnement ultraviolet
6. Conception légère apporter le coût bas et également l'installation facile
capacité 7.Anti-electromagnetism.
diamètre du câble 8.Small, poids léger de câble, autosuffisant,
installation 9.Easily.
Les données de paramètre d'en acier extérieur de noyaux de G652D 2-48 échoué schéma le câble optique d'antenne blindée de la fibre 8
Structure et spécifications techniques GYXTC8Y (2-24F)
|
Fibre Compte |
Diamètre nominal (millimètre) |
Poids nominal (kg/km) |
Charge de tension permise (n) |
Résistance permise d'écrasement (N/100mm) |
||
| À court terme | Long terme | À court terme | Long terme | |||
| 2~12 | 6.0*12.5 | 85 | 4000 | 2000 | 200 | 100 |
| >12 | Disponible sur requête du client | |||||
Structure et spécifications techniques GYTC8Y (2-288F)
|
Fibre Compte |
Nominal Diamètre (millimètre) |
Nominal Poids (kg/km) |
Max Fiber Par tube |
Max No. de (Tubes+fillers) |
Charge de tension permise (n) |
Résistance permise d'écrasement (N/100mm) |
||
| À court terme | Long terme | À court terme | Long terme | |||||
| 2~30 | 9.2*17.2 | 150 | 6 | 5 | 7000 | 3000 | 1000 | 300 |
| 32~48 | 10.2*18.2 | 172 | 8 | 6 | 7000 | 3000 | 1000 | 300 |
| 50~72 | 11.1*19.1 | 177 | 12 | 6 | 7000 | 3000 | 1000 | 300 |
| 74~96 | 12.4*20.4 | 201 | 12 | 8 | 7000 | 3000 | 1000 | 300 |
| >98 | Disponible sur requête du client | |||||||
Paramètres techniques :
Compte de câble |
Gaine diamètre |
Poids |
Minimum permis De tension Force (N) |
Permis minimum Charge d'écrasement (N/100mm) |
Minimum Recourbement Rayon (Millimètre) |
Stockage la température |
|||
| (Millimètre) | (kilogramme) | Short terme |
Long terme |
Short terme |
Long terme |
Short terme |
Long terme |
(℃) |
|
| 6 | 3,0 x 9,8 | 54 | 1000 | 200 | 1000 | 200 | 20D | 10D | -40 | +70 |
| 12 | 3,0 x 9,8 | 54 | 1000 | 200 | 1000 | 200 | 20D | 10D | -40 | +70 |
| 24 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 | +70 |
| 36 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 | +70 |
| 42 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 | +70 |
| 48 | 7.0x15.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 | +70 |
| 72 | 7.0x15.5 | 245 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 | +70 |
| 144 | 7.0x15.5 | 285 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 | +70 |
|
Fibre optique de mode unitaire de G.652D (B1.3)
|
|||
|
Article
|
Norme
|
Unité
|
|
|
Atténuation
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
Dispersion
|
1288nm~1339nm
|
|D|≤3.4
|
picoseconde (nanomètre·kilomètre)
|
|
1271nm~1360nm
|
|D|≤5.3
|
picoseconde (nanomètre·kilomètre)
|
|
|
1550nm
|
≤17.8
|
picoseconde (nanomètre·kilomètre)
|
|
|
longueur d'onde de Zéro-dispersion
|
1300~1322
|
(nanomètre)
|
|
|
pente de Zéro-dispersion
|
≤0.091
|
picoseconde (nm2•kilomètre)
|
|
|
PMD
|
Fibre simple de PMD
|
≤0.15
|
ps/√km
|
|
Liens de PMD Q
|
≤0.08
|
ps/√km
|
|
|
Forces de défense principale
|
1310nm
|
9.2±0.4
|
um
|
|
Diamètre de revêtement
|
125±1.0
|
μm
|
|
|
Non-circularité de revêtement
|
≤0.8
|
%
|
|
|
erreur de concentricité de Noyau-revêtement
|
≤0.6
|
μm
|
|
|
Diamètre de revêtement
|
245±10
|
μm
|
|
|
Revêtement/erreur de revêtement de concentricité
|
≤10.0
|
μm
|
|
|
Longueur d'onde de coupure
|
1.18~1.33
|
μm
|
|
|
Atténuation de Macrobend
(ф 50mm, 100 cycles)
|
1550nm
|
≤0.05
|
DB
|
|
1625nm
|
≤0.05
|
DB
|
|
|
Rayon de cintrage
|
≥5
|
m
|
|
|
Paramètres dynamiques de fatigue
|
≥20
|
ND
|
|
|
Atténuation supplémentaire
@1310nm et
@1550nm
|
Test cyclique de la température :
(- 60℃~85℃, 3 cycles) |
≤0.03
|
dB/km
|
|
L'eau imbibent l'essai :
(23℃ pendant 30 jours) |
≤0.03
|
dB/km
|
|
|
Essai de chaleur humide :
(85℃, 85%RH pendant 30 jours) |
≤0.03
|
dB/km
|
|
|
Essai vieillissant thermique (85℃ pendant 30 jours)
|
≤0.03
|
dB/km
|
|
|
L'eau chaude imbibent l'essai : (60℃ pendant 15 jours)
|
≤0.03
|
dB/km
|
|
FAQ
Paiement
Pour des ordres importants, T/T, L/C, et lignes tous d'E-crédit sont offerts.
Pour des commandes, des crédit-cartes sont acceptées.
Expédition et livraison
Nous enverrons les produits d'ici 10-30 jours.
Nous embarquons de petits traités en lots par avion, ou importants ordres par le conteneur.
Retour et garantieTous les produits ont été examinés avant bateau
Tous les produits ont 2 ans de garantie. S'il n'y a aucun problème synthétique, nous remplacerons ou réparerons pour vous librement.
Nous possédons le meilleur service après-vente. Si des problèmes se produisent, notre équipe fera notre meilleur pour résoudre pour des clients.
Les dessins d'en acier extérieur de noyaux de G652D 2-48 échoués schéma le câble optique d'antenne blindée de la fibre 8
