Détails sur le produit:
|
Application: | Télécommunication, télécom, réseau | Type de fibre: | G652D, mode unitaire ou mode multi, 50/125,62.5/125, OM3 |
---|---|---|---|
Nombre de conducteurs: | 2,4,8,24,48,96,128,288 | Type: | Mode unitaire g652d, antenne extérieure de câble à fibres optiques, & unimodal ; À plusieurs mode |
Compte de fibre: | 2-288 noyau | Couleur: | Noir, bleu, gris, adapté aux besoins du client, vert |
Veste: | PE, MDPE, LSZH, PVC | NOM: | Câble optique de fibre du noyau g652 g652d g657a g657a2 de GYXTW 12 extérieur |
longueur: | 2km, ou longueur adaptée aux besoins du client | Matériel de veste: | PE, LSZH, TPU, LSZH OU PVC |
OEM: | Disponible | installation: | aérien autosuffisant, aérien, conduit |
structure: | Tube lâche, Unitube | Température de fonctionnement: | -40~75 |
Matériel de gaine: | LSZH, HDPE, PVC | Porteur central: | fil d'acier, aluminium |
Couleur de fibre: | Bleu, orange, Aqua, gris, adapté aux besoins du client | ||
Surligner: | Câble optique extérieur de la fibre G657A2,Câble optique de fibre de noyau de G652d 12,Câble optique extérieur de fibre de G657a |
Description : Câble optique de fibre du noyau g652 g652d g657a g657a2 de GYXTW 12 extérieur
« Le câble optique de fibre du noyau g652 g652d g657a g657a2 de GYXTW 12 extérieur « est construit en insérant une fibre de 250 μm dans un tube lâche fait d'un matériel élevé de module rempli de composé hydrofuge. Deux fils d'acier parallèles sont placés des deux côtés à expulser. La gaine de vinyle est câblée.
Le tube lâche est enduit d'une bande en acier enduite en plastique double face (PSP) longitudinalement, et un matériel de eau-blocage est ajouté entre la bande en acier et le tube lâche pour assurer la compacité et la résistance à l'eau longitudinale du câble.
Caractéristiques du câble optique de fibre du noyau g652 g652d g657a g657a2 de GYXTW 12 extérieur
1. bonne représentation mécanique et de la température
2. tube lâche de haute résistance qui est hydrolyse résistante
3. Les mesures suivantes sont prises d'assurer le câble étanche :
4. composé remplissant de tube lâche, remplissage de noyau de câble de 100%
5. amélioration de PSP/PAP étanche à l'humidité
6. Écrasez la résistance et la flexibilité
No. de câble
|
2~8
|
10~12
|
14~24
|
||
Modèle de fibre
|
G.652D
|
||||
Porteur central
|
Matériel
|
Fil d'acier
|
|||
Diamètre
(±0.05) millimètre
|
0,8
|
||||
Tube lâche
|
Matériel
|
PBT
|
|||
Diamètre
(±0.06) millimètre
|
2,1
|
2,4
|
3,0
|
||
Épaisseur
(±0.03) millimètre
|
0,32
|
0,35
|
0,4
|
||
NON de Max.Core/tube
|
8
|
12
|
24
|
||
L'eau bloquant la couche (matériel)
|
L'eau bloquant la bande
|
||||
Armoring
|
Matériel
|
Bande en acier
|
|||
Épaisseur
(±0.03) millimètre
|
0,25
|
||||
Gaine externe
|
Matériel
|
MDPE
|
|||
Épaisseur
(±0.2) millimètre
|
2,0
|
||||
Diamètre de câble (±0.2) millimètre
|
8,0
|
8,3
|
9,0
|
||
Poids de câble (±5) kg/km
|
60
|
63
|
90
|
||
Rayon de cintrage minimal
|
Sans tension
|
10.0×Cable-φ
|
|||
Sous la tension maximum
|
20.0×Cable-φ
|
||||
Température ambiante
(℃)
|
Installation
|
-20~+60
|
|||
Transport&Storage
|
-40~+70
|
||||
Opération
|
-40~+70
|
Représentation mécanique | |
Max Tension Performance | Le CEI 60794-1-2-E |
Max. Operation Tension | Le CEI 60794-1-2-E1 |
Essai d'écrasement | Le CEI 6079 – 1-2-E3 |
Essai au choc | Le CEI 60794-1-2-E4 |
Recourbement répété | Le CEI 60794-1-2-E6 |
Essai de torsion | Le CEI 60794-1-2-E7 |
Courbure de câble | LE CEI 60794-1-2-E11A |
Affaiblissement linéique | ITU-T G.652 |
Essai structurel | IEC-60793-1-20 |
Performance environnementale | |
Recyclage de la température | Le CEI 60794-1-2-F1 |
Pénétration de l'eau | LE CEI 60794-1-2-F5B |
Écoulement composé de classement | Le CEI 60794-1-E14 |

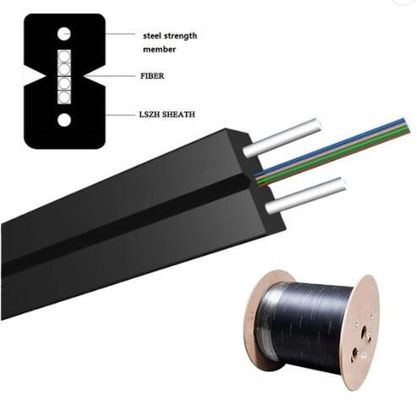

Dessins du câble optique de fibre du noyau g652 g652d g657a g657a2 de GYXTW 12 extérieur

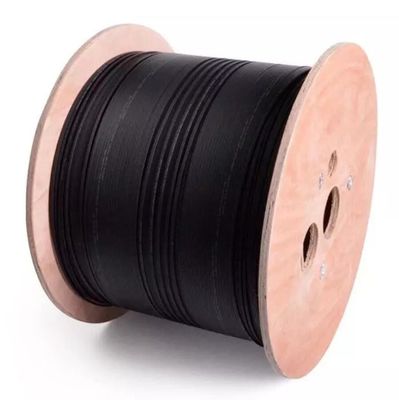

Paquet du câble optique de fibre du noyau g652 g652d g657a g657a2 de GYXTW 12 extérieur
