Détails sur le produit:
|
Application: | Télécommunication, télécom, réseau | Type de fibre: | G652D, mode unitaire ou mode multi, 50/125,62.5/125, OM3 |
---|---|---|---|
Nombre de conducteurs: | 2,4,8,24 | Type: | Mode unitaire g652d, antenne extérieure de câble à fibres optiques, & unimodal ; À plusieurs mode |
Couleur: | Noir, bleu, gris, adapté aux besoins du client, vert | Veste: | PE, MDPE, LSZH, PVC |
Longueur: | 2km, ou longueur adaptée aux besoins du client | Matériel de veste: | PE, LSZH, TPU, LSZH OU PVC |
OEM: | Disponible | Installation: | & aérien, aérien, aérien autosuffisant ; Conduit |
Structure: | Tube lâche, Unitube | Température de fonctionnement: | -40~75 |
Matériel de gaine: | LSZH, HDPE, PVC | Porteur central: | fil d'acier |
Couleur de fibre: | Bleu, orange, Brown, Aqua, gris, adapté aux besoins du client | ||
Surligner: | Câble de fibre optique blindé de soutien de G652D,Câble de fibre optique de soutien de GYXTW |

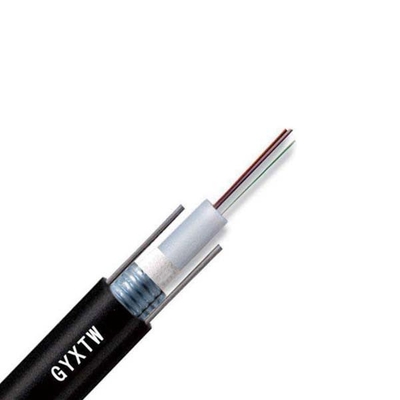

Câble de fibre optique blindé de soutien de mode unitaire de noyau de GYXTW 4
Description :

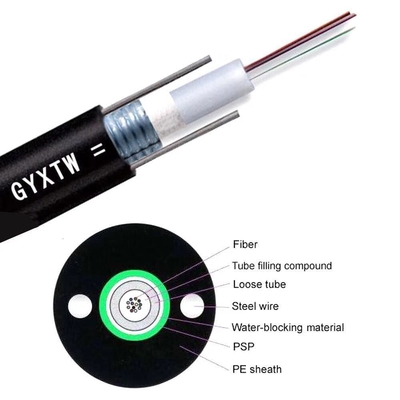

La fibre de 250μm est placée dans un tube lâche fait d'un haut plastique de module. Les tubes sont remplis de composé remplissant résistant à l'eau. Le tube est enveloppé avec une couche de PSP longitudinalement. Entre le PSP et le tube lâche le matériel de eau-blocage est appliqué pour garder le contrat de câble et étanche. Deux fils d'acier parallèles sont placés aux deux côtés de la bande en acier. Les fils d'acier parallèles sont placés à la bande de deux côtés. Le câble est accompli une gaine de polyéthylène (PE).
Caractéristiques :
Bonne représentation mécanique et de la température
Tube lâche de haute résistance qui est hydrolyse résistante
Composé spécial de remplissage de tube assurer une protection critique de fibre
Écrasez la résistance et la flexibilité
Amélioration de PSP étanche à l'humidité
Deux fils d'acier parallèles assurent la résistance à la traction
Installation de faible diamètre, légère et amicale
Stockage/température de fonctionnement : -40℃~+70℃
Application :
Utilisable dans le conduit/antenne
Caractéristiques :
1. basses dispersion et atténuation
2. conception appropriée, contrôle précis pour la longueur excédentaire de fibre et processus de toronnage distinct rendre le câble
Non.
|
1
|
2
|
3
|
4
|
5
|
6
|
Couleur
|
Bleu
|
Orange
|
Vert
|
Brown
|
Gris
|
Blanc
|
Non.
|
7
|
8
|
9
|
10
|
11
|
12
|
Couleur
|
Rouge
|
Noir
|
Jaune
|
Pourpre
|
Rose
|
Aqua
|
Non.
|
13
|
14
|
15
|
16
|
17
|
18
|
Couleur
|
S100 bleu
|
S100 orange
|
S100 vert
|
Brown S100
|
Gris S100
|
S100 blanc
|
Non.
|
19
|
20
|
21
|
22
|
23
|
24
|
Couleur
|
S100 rouge
|
Nature S100
|
S100 jaune
|
S100 pourpre
|
S100 rose
|
Aqua S100
|
SN
|
Article
|
Unité
|
Valeur
|
||
1
|
No. de fibres
|
compte
|
4/6
|
8/12
|
24
|
2
|
Diamètre de tube
|
compte
|
2,2
|
2,4
|
3,2
|
3
|
Diamètre de câble (±5%)
|
millimètre
|
8,5
|
8,7
|
9,5
|
4
|
Poids de câble (±10%)
|
kg/km
|
72
|
74
|
87
|
5
|
Tension à court terme
|
N
|
1500
|
||
6
|
Écrasement à court terme
|
N/100mm
|
1000
|
Article
|
Méthode d'essai
|
État d'acceptation
|
Le CEI 60794-1-2-E1 de résistance à la traction
|
- Charge : Tension à court terme
- Longueur de câble : environ 50m - Temps de chargement : 1min |
- Espèce 0,6% de fibre
- Aucune coupure de fibre et aucun dommages de gaine. |
Essai d'écrasement
Le CEI 60794-1-2-E3 |
- Charge : Écrasement à court terme
- Temps de chargement : 1min |
- Changement 0.1dB de perte à 1550nm
- Aucune coupure de fibre et aucun dommages de gaine. |
Inscription de câble de fibre lâche extérieure du gyxtw g652d de câble optique de fibre de tube de câble de fibre de GYXTW
(1) indication en mètres/pieds ;
(2) quantité et type de fibres ;
(3) type de câble ;
(4) nom d'usine ;
(5) date de la fabrication (année) ;
(6) d'autres conditions ;
Les marques seront permanentes et lisibles pour la durée de la vie de câble. La précision de l'indication de longueur sera meilleure que 1000m±2m.

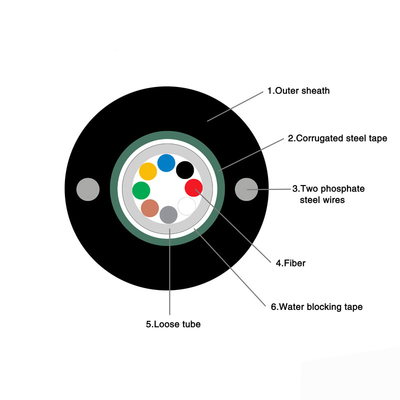

Dessins de fibre lâche extérieure du gyxtw g652d de câble optique de fibre de tube de câble de fibre de GYXTW
