Détails sur le produit:
|
Application: | Télécommunication, télécom, réseau | Type de fibre: | G652D, mode unitaire ou mode multi, 50/125,62.5/125, OM3 |
---|---|---|---|
Nombre de conducteurs: | 2,4,8,24,48,96 | Type: | Mode unitaire g652d, antenne extérieure de câble à fibres optiques, & unimodal ; À plusieurs mode |
Compte de fibre: | 2-96 noyau | Couleur: | Noir, bleu, gris, adapté aux besoins du client, vert |
Veste: | PE, MDPE, LSZH, PVC | NOM: | Câble optique blindé de fibre d'uni-tube de fibre optique aérien extérieur de câble du mode unitaire |
longueur: | 2km, ou longueur adaptée aux besoins du client | Matériel de veste: | PE, LSZH, LSZH OU PVC |
OEM: | Disponible | installation: | aérien autosuffisant, aérien, conduit |
structure: | Tube lâche, Unitube | Température de fonctionnement: | -40~75 |
Matériel de gaine: | LSZH, HDPE, PVC | Porteur central: | Fil d'acier |
Couleur de fibre: | Bleu, orange, Brown, Aqua, gris, adapté aux besoins du client |

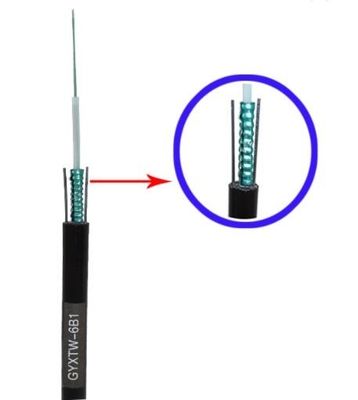

Description : Câble optique blindé de fibre d'uni-tube de fibre optique aérien extérieur de câble du mode unitaire GYXTW
« Le câble optique blindé de fibre d'uni-tube de fibre optique aérien extérieur de câble du mode unitaire GYXTW « est construit en insérant une fibre de 250 μm dans un tube lâche fait d'un matériel élevé de module rempli de composé hydrofuge. Le tube lâche est enduit d'une bande en acier enduite en plastique double face (PSP) longitudinalement, et un matériel de eau-blocage est ajouté entre la bande en acier et le tube lâche pour assurer la compacité et la résistance à l'eau longitudinale du câble. Deux fils d'acier parallèles sont placés des deux côtés à expulser. La gaine de vinyle est câblée.
Caractéristiques de câble optique blindé de fibre d'uni-tube de fibre optique aérien extérieur de câble du mode unitaire GYXTW
1. bonne représentation mécanique et de la température
composé de remplissage du tube 2.Special assurer une protection critique de fibre
3. Écrasez la résistance et la flexibilité
4. Les mesures suivantes sont prises d'assurer le câble étanche :
5. composé remplissant de tube lâche, remplissage de noyau de câble de 100%
6. amélioration de PSP/PAP étanche à l'humidité
7. tube lâche de haute résistance qui est hydrolyse résistante
No. de câble
|
2~8
|
10~12
|
14~24
|
||
Modèle de fibre
|
G.652D
|
||||
Porteur central
|
Matériel
|
Fil d'acier
|
|||
Diamètre
(±0.05) millimètre
|
0,8
|
||||
Tube lâche
|
Matériel
|
PBT
|
|||
Diamètre
(±0.06) millimètre
|
2,1
|
2,4
|
3,0
|
||
Épaisseur
(±0.03) millimètre
|
0,32
|
0,35
|
0,4
|
||
NON de Max.Core/tube
|
8
|
12
|
24
|
||
L'eau bloquant la couche (matériel)
|
L'eau bloquant la bande
|
||||
Armoring
|
Matériel
|
Bande en acier
|
|||
Épaisseur
(±0.03) millimètre
|
0,25
|
||||
Gaine externe
|
Matériel
|
MDPE
|
|||
Épaisseur
(±0.2) millimètre
|
2,0
|
||||
Diamètre de câble (±0.2) millimètre
|
8,0
|
8,3
|
9,0
|
||
Poids de câble (±5) kg/km
|
60
|
63
|
90
|
||
Rayon de cintrage de mn
|
Sans tension
|
10.0×Cable-φ
|
|||
Sous la tension maximum
|
20.0×Cable-φ
|
||||
Température ambiante
(℃)
|
Installation
|
-20~+60
|
|||
Transport&Storage
|
-40~+70
|
||||
Opération
|
-40~+70
|
Représentation mécanique | |
Max Tension Performance | Le CEI 60794-1-2-E |
Max. Operation Tension | Le CEI 60794-1-2-E1 |
Essai d'écrasement | Le CEI 6079 – 1-2-E3 |
Essai au choc | Le CEI 60794-1-2-E4 |
Recourbement répété | Le CEI 60794-1-2-E6 |
Essai de torsion | Le CEI 60794-1-2-E7 |
Courbure de câble | LE CEI 60794-1-2-E11A |
Affaiblissement linéique | ITU-T G.652 |
Essai structurel | IEC-60793-1-20 |
Performance environnementale | |
Recyclage de la température | Le CEI 60794-1-2-F1 |
Pénétration de l'eau | LE CEI 60794-1-2-F5B |
Écoulement composé de classement | Le CEI 60794-1-E14 |

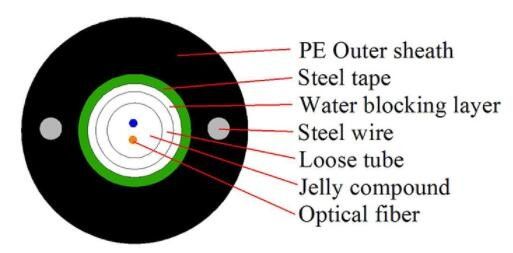

Dessins de câble optique blindé de fibre d'uni-tube de fibre optique aérien extérieur de câble du mode unitaire GYXTW

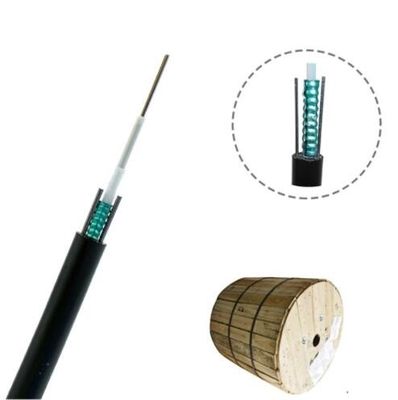

Paquet de câble optique blindé extérieur de fibre du mode unitaire GYXTW
Plus de produits ont adapté aux besoins du client
