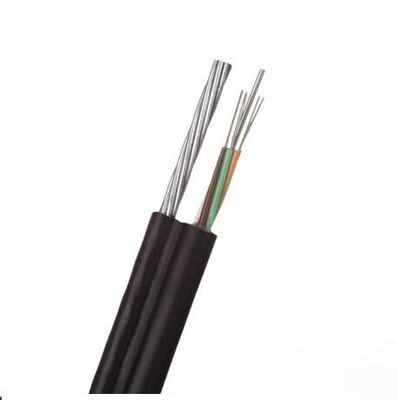

Image Grand :  Le tube lâche du schéma 8 aériens câblent le câble optique non blindé de fibre

Détails sur le produit:
Lieu d'origine: LA CHINE
Nom de marque: WRC-Aerial Figure 8 Single Mode Multi Loose Tube Cable Self Supported No Armor Optical Fiber
Certification: ISO9001
Numéro de modèle: L'individu lâche multi aérien de câble de tube de mode unitaire du schéma 8 n'a soutenu aucun Armor
Conditions de paiement et expédition:
Quantité de commande min: 2000 mètres
Prix: USD170-USD570/Km
Détails d'emballage: Emballage de carton d'exportation
Délai de livraison: 5-20 jours
Conditions de paiement: Western Union, MoneyGram, T/T, L/C
Capacité d'approvisionnement: 1000 kilomètres par jour

Le tube lâche du schéma 8 aériens câblent le câble optique non blindé de fibre

description de
NOM: L'individu lâche multi aérien de câble de tube de mode unitaire du schéma 8 n'a soutenu aucun Armor Type de fibre: G652D
Compte de fibre: 24F Type: câble optique de fibre
Diamètre de câble: 9.8*18.5mm Porteur central: Fil d'acier
installation: Autosuffisant/aérien Application: Système de communication de fond
Membre de messager: Fil d'acier Certification: ISO9001/CE
Options de fibre: UIT G652D, G657A, OM1, OM2, OM3, OM4
Surligner:

Câble optique non blindé de fibre du schéma 8

,

Câble optique non blindé lâche de fibre de tube

,

Câble lâche de tube du schéma 8 aériens

L'individu lâche multi aérien de câble de tube de mode unitaire du schéma 8 n'a soutenu aucun Armor Optical Fiber



La description de l'individu lâche multi aérien de câble de tube de mode unitaire du schéma 8 n'a soutenu aucun Armor Optical Fiber

Le câble à fibres optiques du schéma 8 autoportés avec des fibres placées en gelée a rempli tube lâche de tampon échoué autour du membre central diélectrique. Le noyau de câble est protégé avec la gelée ou le matériel waterblocking pour empêcher l'intrusion et la migration de l'eau. Ces unité réglée et messager en acier galvanisé sont couverts de veste externe de polyéthylène.

Les caractéristiques de l'individu lâche multi aérien de câble de tube de mode unitaire du schéma 8 n'ont soutenu aucun Armor Optical Fiber

1, force à haute résistance des torons répondent à l'exigence d'autosuffisant et réduisent le coût d'installation.

2, bonne représentation mécanique et de la température.

3, conception autosuffisante du schéma 8.

4, composé spécial de remplissage de tube assurer une protection critique de fibre
5, composé lâche de remplissage de tube
6, fil d'Aramid assurent la protection mécanique supplémentaire
7, composé lâche de remplissage de tube
remplissage de noyau de câble de 8 100%

9, construction remplie de gel de tube lâche pour la protection supérieure de fibre.
10, UV et humidité-résistantes conceptions



Les données de paramètre de l'individu lâche multi aérien de câble de tube de mode unitaire du schéma 8 n'ont soutenu aucun Armor Optical Fiber

Fibre numérique.
Diamètre extérieur (millimètres)
Poids (kg/km)
Tension (n)
Chargement d'accident (N/100mm)
À court terme
Long terme
À court terme
Long terme
2-30
9.5*18.2
150
≥6000
≥2000
≥1000
≥300
32-48
10.2*18.9
162
50-60
10.2*19.2
173
62-72
10.9*19.9
197
74-84
12.1*21.1
217
86-96
12.1*21.1
217



Fibre optique de mode unitaire de G.652D (B1.3)
Article
Norme
Unité


Atténuation
1310nm
≤0.35
dB/km
1383nm
≤0.33
dB/km
1550nm
≤0.21
dB/km
1625nm
≤0.24
dB/km

Dispersion
1288nm~1339nm
|D|≤3.4
picoseconde (nanomètre·kilomètre)
1271nm~1360nm
|D|≤5.3
picoseconde (nanomètre·kilomètre)
1550nm
≤17.8
picoseconde (nanomètre·kilomètre)
longueur d'onde de Zéro-dispersion
1300~1322
(nanomètre)
pente de Zéro-dispersion
≤0.091
picoseconde (nm2•kilomètre)

PMD
Fibre simple de PMD
≤0.15
ps/√km
Liens de PMD Q
≤0.08
ps/√km
Forces de défense principale
1310nm
9.2±0.4
um
Diamètre de revêtement
125±1.0
μm
Non-circularité de revêtement
≤0.8
%
erreur de concentricité de Noyau-revêtement
≤0.6
μm
Diamètre de revêtement
245±10
μm
Revêtement/erreur de revêtement de concentricité
≤10.0
μm
Longueur d'onde de coupure
1.18~1.33
μm

Atténuation de Macrobend
(ф 50mm, 100 cycles)
1550nm
≤0.05
DB
1625nm
≤0.05
DB
Rayon de cintrage
≥5
m
Paramètres dynamiques de fatigue
≥20
ND



Atténuation supplémentaire
@1310nm et
@1550nm
Test cyclique de la température :
(- 60℃~85℃, 3 cycles)
≤0.03
dB/km
L'eau imbibent l'essai :
(23℃ pendant 30 jours)
≤0.03
dB/km
Essai de chaleur humide :
(85℃, 85%RH pendant 30 jours)
≤0.03
dB/km

Essai vieillissant thermique

(85℃ pendant 30 jours)
≤0.03
dB/km
L'eau chaude imbibent l'essai : (60℃ pendant 15 jours)
≤0.03
dB/km

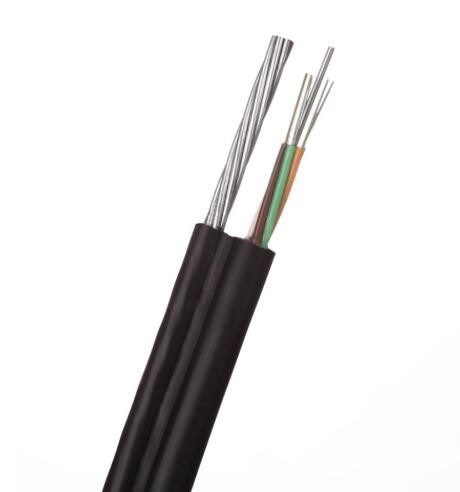

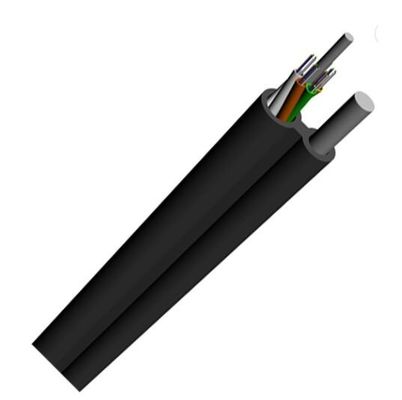

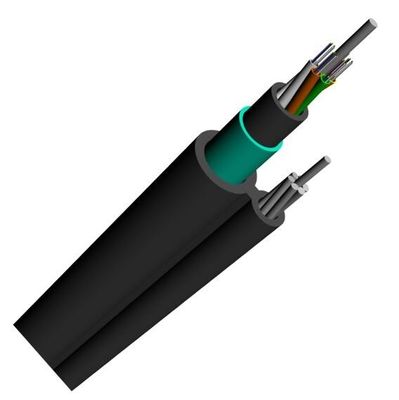

Les dessins de l'individu lâche multi aérien de câble de tube de mode unitaire du schéma 8 n'ont soutenu aucun Armor Optical Fiber

Le tube lâche du schéma 8 aériens câblent le câble optique non blindé de fibre 0

Le tube lâche du schéma 8 aériens câblent le câble optique non blindé de fibre 1
