Détails sur le produit:
|
| Veste: | LSZH/PVC/HDPE | Couleur externe de gaine: | Orange |
|---|---|---|---|
| Type de fibre: | OM3 | Application: | Télécommunication |
| Porteur central: | Aramid fil bavardent/en métal | Noyau: | 4/6/8/12 |
| Nom de produit: | Baisse de câble à fibres optiques de fibre en câble d'interface d'intérieur du câble FTTH | ||
| Mettre en évidence: | 6 câble d'interface d'intérieur du noyau FTTH,Câble d'interface d'intérieur de la veste FTTH de LSZH,Câble d'interface de fibre de FTTH |
||

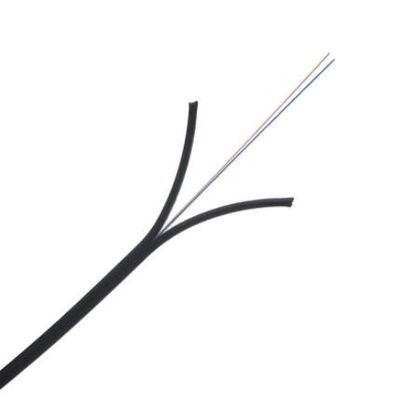

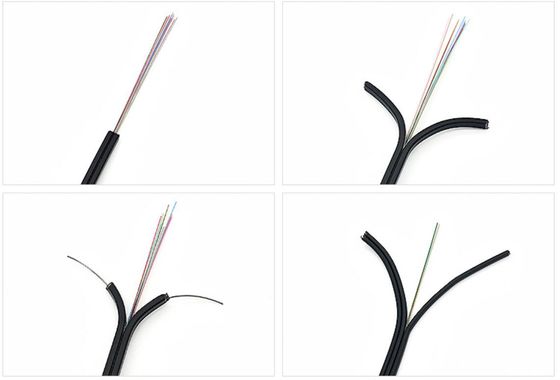

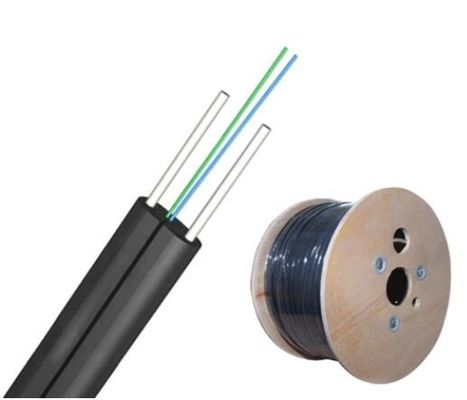

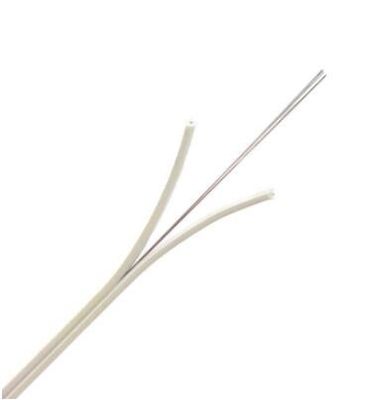

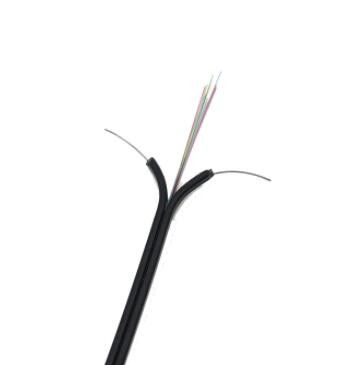

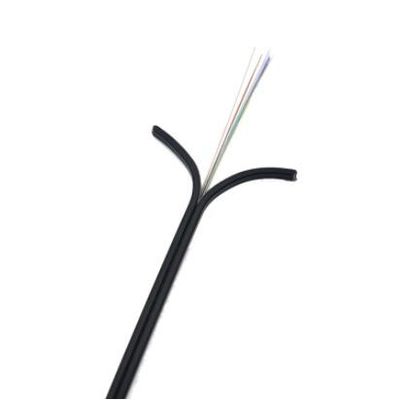

Baisse de câble à fibres optiques de fibre en câble d'interface d'intérieur du câble FTTH
Description de produit :
Le câble se compose individuellement enduits 900µm secondaires de code à couleurs renforcés de fibres avec des fils d'aramid et couverts de veste UV et ignifuge de LSZH. La section transversale de câble est la figue 8 faite avec un porteur central de fil d'acier.
|
Article
|
Paramètre de technologie
|
|
Type de câble
|
Câble d'interface
|
|
Compte de câble
|
1 2 4 6 8 12
|
|
Couleur de fibre
|
Vert, jaune
|
|
Type de fibre
|
9/125 (G657A2)
|
|
Couleur de gaine
|
Noir et blanc
|
|
Matériel de gaine
|
LSZH
|
|
Dimension de câble (millimètres)
|
3,0 (±0.1) *2.0 (±0.1) ; 5,2 (±0.1) *2.0 (±0.1)
|
|
Poids de câble (Kg/km)
|
15
|
|
Rayon de cintrage de mn (millimètres)
|
10 25 (charge statique) 30 (charge statique) 60 (statiques) (charge statique)
|
|
Atténuation (dB/km)
|
0,4 à 1310nm, 0,3 à 1550nm
|
|
(n) de tension à court terme
|
200 ; 600
|
|
Résistance d'écrasement (N/100mm)
|
1000 ; 2200
|
|
La température d'opération (℃)
|
-20~+70℃
|
|
porteur central
|
matériel
|
Wire/FRP/KFRP en acier galvanisé
|
|
diamètre
|
2* (0.5~0.8) millimètre
|
|
|
Fil de messager de soutien d'individu
|
matériel
|
Fil d'acier galvanisé
|
|
diamètre
|
1.0mm
|
|
|
Gaine externe
|
matériel
|
LSZH
|
|
diamètre
|
1.8±0.2mm
|
|
|
Taille de câble (taille * largeur)
|
× de 2,0 (±0.1) millimètres 5,2 (±0.2) millimètre
|
|
|
Épaisseur de gaine de câble
|
Maximum 0.8mm/Min. 0.4mm
|
|
|
Épaisseur de gaine de messager
|
0.5~0.7mm
|
|
|
Poids de câble
|
1~2core
|
18.2KG
|
|
4-6 noyau
|
18.5KG
|
|
|
8~24core
|
54KG
|
|
Caractéristiques mécaniques et environnementales
| Articles | Unissez | Caractéristiques |
| Tension (long terme) | N | 500 |
| Tension (à court terme) | N | 1000 |
| Écrasement (long terme) | N/10cm | 1000 |
| Écrasez (à court terme) | N/10cm | 2200 |
| Mn rayon de cintrage (dynamique) | millimètre | 20D |
| Mn rayon de cintrage (charge statique) | millimètre | 10D |
| La température d'installation | ℃ | -20~+60 |
| Température de fonctionnement | ℃ | -40~+70 |
| Température de stockage | ℃ | -40~+70 |
